截止阀的通用规格和型号   发布时间:20-07-27

截止阀的通用规格和型号
截止阀适用于切断或调节和节流。由于这种类型的阀杆的开启或关闭行程相对较短,并且具有非常可靠的关闭功能,并且因为阀座端口的变化与阀的开度成正比关系。阀瓣的行程,非常适合流量调节。它可用于控制各种类型的流体的流动,例如空气,水,蒸汽,各种腐蚀性介质,泥浆,油,液态金属和放射性介质。法兰截止阀是一个强制密封阀,因此当关闭该阀时,紧急切断阀必须在阀瓣上施加压力以迫使密封面不泄漏。当介质从阀瓣下方进入六号阀时,操作力需要克服的阻力是阀杆和填料的摩擦力以及介质压力产生的推力。关闭阀的力大于打开阀的力,因此阀杆的直径应大一些,否则阀杆会弯曲而损坏。
近年来,由于自密封阀的出现,带法兰的截止阀的流动方向已经从阀盘上方改变为进入阀腔。此时,在中等压力的作用下,关闭阀的力较小,而打开阀的力较大。
杆的直径可以相应地减小
气动截止阀通常是完全打开和完全关闭的。
考虑到流量特性,截止阀和球阀的启闭行程短,速度快,密封可靠,静态启闭。


气动截止阀 具有扭矩小等特点。
因此,两种类型的产品都已应用。但是从可靠性的角度来看,主流产品仍然是气动截止阀。气动截止阀的气缸是定型产品,可分为单根据动作方式进行动作和双重动作。
单作用产品配备有回位圆柱弹簧,该弹簧具有自动复位功能以消除空气损失,即,气缸活塞或隔膜将驱动气缸推杆返回到原位。空气消失时,在弹簧的作用下气缸的初始行程。双作用气缸没有复位弹簧,推杆必须依靠改变气缸的进气和排气位置。
当空气源从活塞的上腔进入时,推杆向下移动。
由于没有复位弹簧,因此双作用气缸的推力要大于相同直径的单作用气缸的推力,但没有自动复位功能。显然,不同的进气位置会导致推杆朝不同的方向移动。
当进气位置位于推杆的后腔中时,进气会导致推杆前进。这种方法称为正作用气缸。
相反,当进气位置在推杆的同一侧时,进气会导致推杆后退。该方法称为反应筒。
由于气动截止阀通常需要空气保护,因此通常使用单作用气缸。

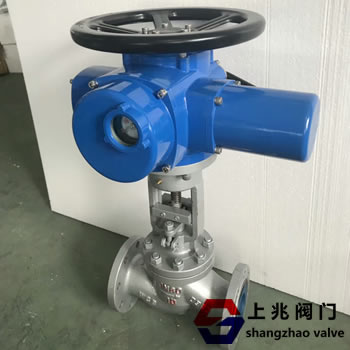

电动截止阀(也称为电动截止阀)是使用最广泛的阀门。它不同于电动球阀。流行的原因是在打开和关闭期间密封表面之间的摩擦小并且更耐用。 开口高度不大,制造容易,维护方便。它不仅适用于中低压,还适用于高压。


电动截止阀的关闭原理是依靠电动推力旋转阀杆,从而使阀瓣的密封面和阀座的密封面紧密贴合,以防止介质流失。流动。
电动截止阀仅允许介质沿一个方向流动,并且在安装时是定向的。
截止阀的结构长度比闸阀的结构长度长,流体阻力大。在长期运行期间,
密封可靠性不强
锻钢截止阀具有三种阀盖设计。第一个是螺栓型阀盖,它使用不锈钢带和柔性石墨螺旋缠绕垫片通过凹凸表面连接,也可以根据需要通过环连接。第二个是焊接的引擎盖。
,通过螺纹密封焊接后,也可以根据需要直接使用刚性焊接。第三种是自密封阀盖,它通过螺纹与自密封阀盖连接。 波纹管截止阀也称为波纹管密封截止阀。通过自动缝焊,在流体介质和大气之间形成金属屏障,以确保阀杆零泄漏的设计。
波纹管截止阀内部采用波纹管结构,下端将不锈钢波纹管的一部分焊接到阀杆上,以防止工艺流体腐蚀阀杆。另一端放置在阀体和阀盖之间,以形成静态密封。
如果波纹管失效,双密封设计将避免泄漏,阀杆填料将焊接到阀杆上,以保持的操作性能,并避免阀芯振动引起的阀杆振动。

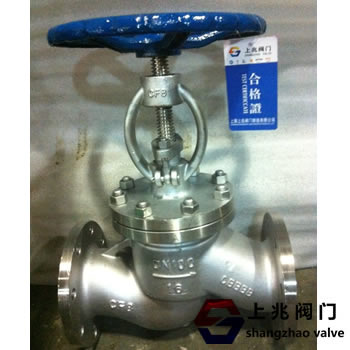

最适用于蒸汽,易燃,易爆,传热油,高纯度,有毒等介质的管道。 不锈钢截止阀是一种截止阀,具有对阀体的材料要求较高。通常,有几种材料选择,例如301.304.316,广泛用于化学,造船,医药,食品机械和其他行业。
不锈钢截止阀分为手动不锈钢截止阀,气动不锈钢截止阀和电动不锈钢截止阀。
