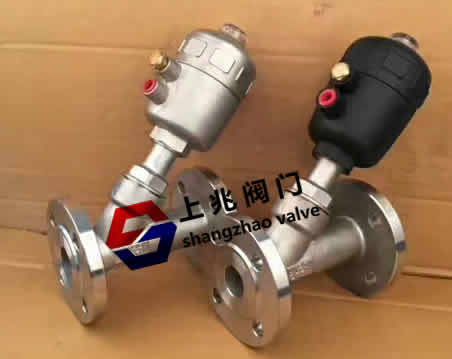

法兰式不锈钢气动角座阀   发布时间:18-01-09



法兰式不锈钢气动角座阀--工作原理:

法兰式不锈钢气动角座阀气动机构采用塑料和不锈钢两种材质,在非工作状态时,由于弹簧力作用,阀门常闭(开)。当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

法兰式不锈钢气动角座阀--应用范围:

啤酒饮料灌装设备
制药及医疗设备
印染纺织
化工行业
气体工业
高温灭菌
发泡机械
水/污水处理

法兰式不锈钢气动角座阀--特点:

流量大,流阻小,无水锤
Y型设计,增加30%流量
超长使用寿命
阀杆自动校正,自润滑,免维护
气缸采用不锈钢材质,在恶劣环境中更加优秀,可360°旋转。

法兰式不锈钢气动角座阀--技术参数:

管道压力:Max1.6Mpa(232psi)
控制压力:0.3-0.8Mpa(43.5-116psi)
控制介质:中性气体或空气
阀体材料:CF8M/CF8(SS316,SS304)
密封材料:聚四氟乙烯
气缸材料:CF8(SS304)
气缸尺寸:27mm,32mm,40mm,50mm,63mm,
80mm,100mm,125mm
适用介质:水,酒精,油,染料,蒸汽,中性气体或液体,有机溶剂,酸碱溶液
介质温度:-10℃-+180℃,25℃-+220℃
环境温度:-10℃-+80℃
控制形式:单作用常闭,常开,双作用常闭,双作用自由态
连接形式:螺纹式,焊接式,法兰式,快装式

法兰气动角座阀--图纸:
