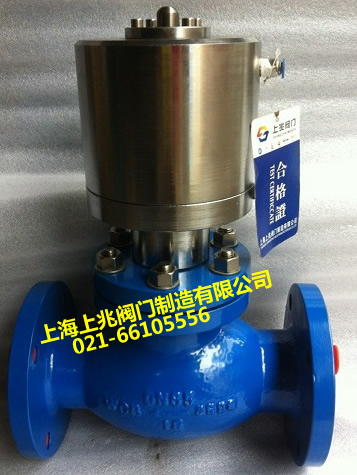

气动程控切断阀JDQ41Y-40C   发布时间：20-05-04

气动程控切断阀--作用原理及结构说明

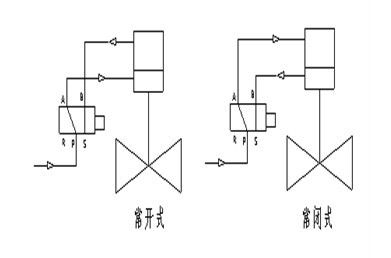

气动程控切断阀JDQ41Y-40C当控制器按事先编好的程序对某个气源换向阀输出一个信号，该换向阀动作，使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔，推动活塞运动使阀们开启或关闭。阀门的操作连接方式（如图所示）。
气动程控切断阀JDQ41Y-40C是一种能在各种管路上做远距离、快速开启和切断的阀门。

气动程控切断阀JDQ41Y-40C--规格性能：

规格(DN)15-200MPa
公称压力1.6-16.0
密封试验压力1.1（倍）
阀体强度试验压力1.5（倍）
工作温度(℃)-40∽100 / -40∽425
适用介质水、蒸汽、油品、气体
结构长度GB12221-89/ GB12233
法兰标准JB/T79-94



气动程控切断阀JDQ41Y-40C--主要零件材料：


1.阀体
WCB
2.阀瓣
WCB
3.阀杆
305
4.上盖
WCB
5.填料
F4
6.气缸
WCB/QT450
