Z43WF-16C-300手动平板闸阀   发布时间:20-04-26

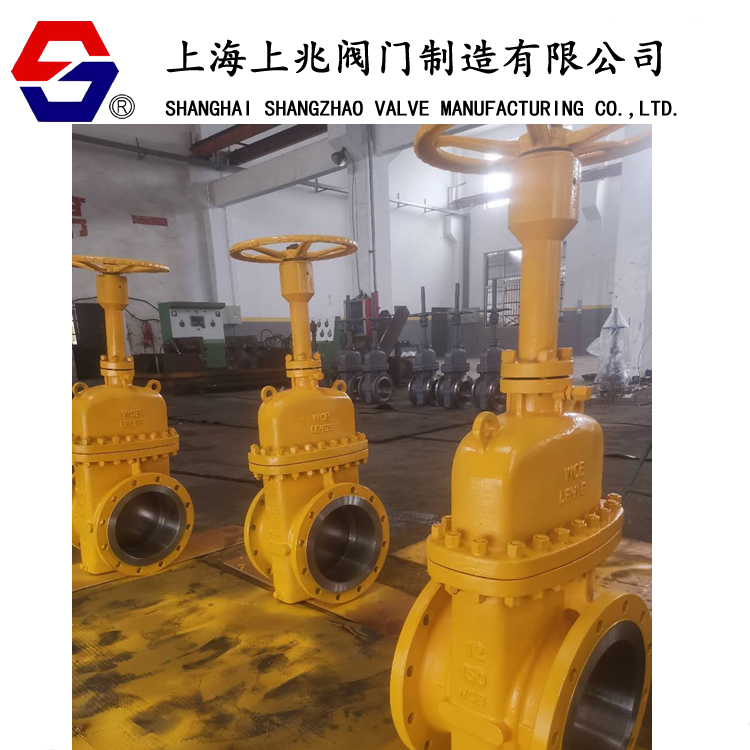

Z43WF-16C-300手动平板闸阀--产品说明
Z43WF-16C-300手动平板闸阀:手动、法兰连接、明杆平行式刚性单闸板,阀座密封面材料为铬不锈钢+聚四氟乙烯,公称压力 PN16~PN160,阀体材料为碳素钢(Z43WF-10C~160)、抗硫化处理碳素钢(KZ43WF-10C~160)的不带导流孔的平板闸阀。
产品性能参数
型号PN工作压力/MPa适用温度/℃适用介质


Z43WF、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数:

Z43WF-10C~16010~1601.0~16.0≤121水、油品、蒸汽
KZ43WF-10C~160

含硫天然气

产品零部件材料


Z43WF-16C-300手动平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。

平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。
Z43WF-16C-300手动平板闸阀--使用特点
一、
平板闸阀
本系列产品采用新型浮动式密封结构,适用于压力不大于15.0MPa,温度-29~121℃的油品、天然气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。
二、结构特征与工作原理1. 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2. 闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。
3. 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。紧急切断阀阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4. 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5. 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
