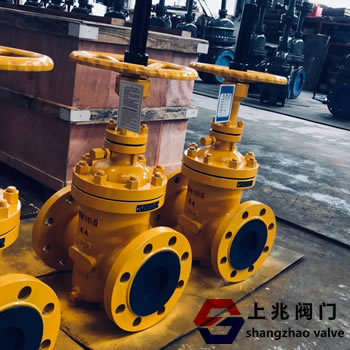

Z47WF-100C-200_燃气平板闸阀   发布时间:19-08-03

一,Z47WF-100C-200_燃气平板闸阀 - 使用
Z47WF-100C-200_燃气平板闸阀无泄漏燃气板闸阀是专门为天然气,液化石油气,石油等设计的。它彻底解决了这个问题气体焦化阀门封闭设计独特,结构新颖,密封性能好。 不动性等问题,有效提高密封性能和使用寿命,真正实现零泄漏。
二,Z47WF-100C-200_燃气平板闸阀 - 功能
阀体采用铸造。
阀座采用O形圈密封和预紧浮动阀座结构,使阀门进出口双向密封;结构的开启和关闭扭矩仅为普通阀门的1/2,可以很容易地打开和关闭阀门。
阀座在密封面上镶嵌有PTFE。它具有PTFE与金属和金属对金属的双重密封。 PTFE密封表面也可以清除浇口上的灰尘。
阀门的阀门,无论是完全打开还是完全关闭,始终与密封表面一致,并保护密封表面免受直接冲刷当阀门完全打开时,通道光滑平直,流阻系数很小,没有压力损失,管道可以通过球清洗,因此可以延长使用寿命。 紧急切断阀



当阀门关闭时,可以自动移除内腔。请参阅安全工作原理图。
闭合齿轮旋转和开合指令机构可以清晰,清晰地反映阀门长时间的打开和关闭。
直埋式阀门外表面采用环氧煤焦油沥青处理,使用寿命与管道相同。紧急切断阀
三,Z47WF燃气闸阀 - 实施标准 n
设计和制造:API 600
法兰尺寸:ANSI B16.5
结构长度:ANSI B16.10
压力〜温度:ANSI B16.34
检查和测试:API 598
四,Z47WF燃气平板闸阀 - 性能规格
压力等级常温试验压力(MPa)适用温度适用介质
壳体试验左密封右密封低压气密封普通型抗硫型
公称压力
(MPa)
1.62.41.761.760.6-29~121℃或按用户要求石油、天然气、水等非腐蚀性介质含H2S、Co2的石油、天然气、水等腐蚀性介质
2.53.752.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
磅级(Lb)1503.02.22.20.6
3007.55.55.50.6
