J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
遵循规范 | STANDARD |
设计于制造 | GB 12233/GB 12235 |
结构长度 | GB 12221(长-短系列) |
法兰尺寸 | JB 78/JB 79(GB,HG,SH) |
压力试验 | GB/T 13927 |
标志 | GB 12220 |
供货 | GB/T 12252 |
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
手轮 | 铸铁、碳钢 |

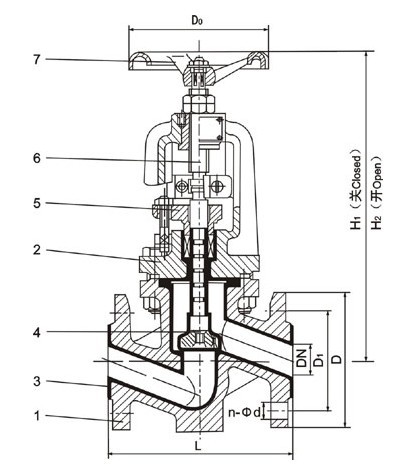

公称通径DN | 公称压力MPa | 工作压力MPa | L mm | D mm | D1 mm | n-Φd mm | H1 mm | H2 mm | Do mm | 质量 |
15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 |
25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 |
32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 |
40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 |
50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. |
65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 |
80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 |
100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 |
125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 |
150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 |
200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 |
250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 |
300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
