紧急切断阀的种类和用途发布时间：17-07-31

紧急切断阀的种类和用途

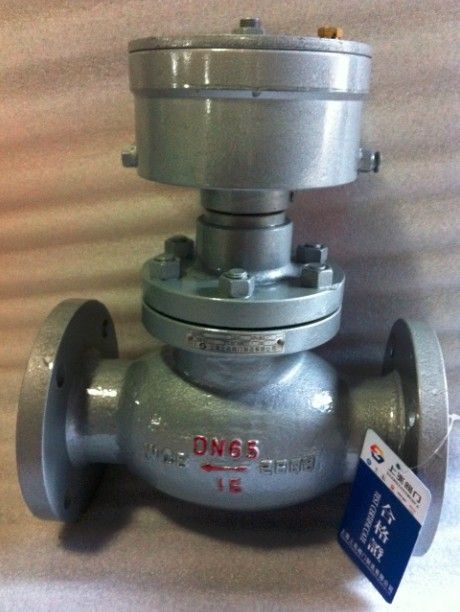

智能气动紧急切断阀

一、SZ0QDQ421F智能气动紧急切断阀--用途和性能规范：

1、用途：SZ0QDQ421F智能气动紧急切断阀分单位作用式与双作用式，能够实现远距离控制启闭，启用仅需按一下控制按钮，其余事项均在指定时间内自动完成，单钮安全启闭设置急停按钮，确保操作安全，如加装远程信号反馈系统，可于远距离控制室直接获悉阀门运行状态。

2、性能规范：

规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	工作温度 (℃)	适用介质	控制气缸部分			电源
规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	工作温度 (℃)	适用介质	阀瓣开启高度 (mm)	使用介质	阀瓣开启时最大气压(Mpa)	电源
25	2.5	2.75	-40℃_~+80℃	液氨、液化石油汽、天然气	15	压缩空气、氮气	0.6MPa	4~20mA
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
250	2.5	2.75			90		0.6MPa

二、SZ0QDQ421F智能气动紧急切断阀--作用原理及结构说明：

1、单作用式工作原理：阀门在无外压力操作情况下，阀瓣处于常闭状态，在管道或贮罐系统上使用时，靠4mA~20mA电源和气源的压力将阀门打开，在气路的压力使用下阀门处于开启状态，当需要关闭阀门时，可将电源或气源压力泄掉，阀门即自动关闭。

2、阀瓣关闭时，压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

4、双作用式工作原理：当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门

开启，切断换向阀电信号，使活塞反向运动使阀门关闭，这种阀门配置称为常闭式。反之，要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现

5、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。

6、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

一、QDY421F不锈钢液动紧急切断阀--用途

QDY421F 不锈钢液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。

二、QDY421F不锈钢液动紧急切断阀--性能规范

压力等级		常温试验压力（Mpa)
		壳体	密封	低气压密封
公称压力(Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		≥75℃
适用介质		机械油

三、QDY421F不锈钢液动紧急切断阀--性能规范

压力等级	20K 4.0MPa	油缸工作压力	≤6.0.Mpa
使用温度	-40~+80℃	油缸使用介质	混合锭子油，变压器油
使用介质	天然气，液化气，液氨	熔闭时间	±70℃
关闭时间	≤10秒	油缸开启压力	≥2.0MPa

四、保管安装使用注意事项

1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。

2、安装前应将本阀清除干净，将各螺纹连接处拧紧。

3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。

4、订货须注明法兰密封面形式，压力等级及连接标准。

一、氨用电磁动紧急切断阀--用途和性能规范：

1、用途：0QDQ421F-25氨用电磁动紧急切断阀分单位作用式与双作用式，能够实现远距离控制启闭，启用仅需按一下控制按钮，其余事项均在指定时间内自动完成，单钮安全启闭设置急停按钮，确保操作安全，如加装远程信号反馈系统，可于远距离控制室直接获悉阀门运行状态。

2、性能规范

规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	工作温度 (℃)	适用介质	控制气缸部分			电源
规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	工作温度 (℃)	适用介质	阀瓣开启高度 (mm)	使用介质	阀瓣开启时最大气压(Mpa)	电源
25	2.5	2.75	-40℃_~+80℃	液化石油汽	15	氮气	0.6MPa	-AC220/DC24
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
250	2.5	2.75			90		0.6MPa

二、氨用电磁动紧急切断阀--作用原理及结构说明：

1、单作用式工作原理：阀门在无外压力操作情况下，阀瓣处于常闭状态，在管道或贮罐系统上使用时，靠电源和气源的压力将阀门打开，在气路的压力使用下阀门处于开启状态，当需要关闭阀门时，可将电源或气源压力泄掉，阀门即自动关闭。

2、阀瓣关闭时，压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

5、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。

6、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

一、手动气动紧急切断阀--产品概述：

SQDQ421F手动气动紧急切断阀是在气动紧急切断阀原基础结构上增加了手轮驱动，在没有气源/电源的情况下，可以通过手动来开启/关闭切断阀。保证企业的正常生产。

SQDQ421F手动气动紧急切断阀利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。

气动紧急切断阀结构装有低熔点（易熔合金）的塞子，在外界≥80C温度（易熔金）熔化，堵塞气管泄压。液氨紧急切断阀迅速关闭，保护贮罐系统的安全。

二、手动气动紧急切断阀--性能规范:

压力等级：2.5/4.0Mpa

气缸工作压力：0.3-0.6Mpa

使用温度：-40~+80℃

气缸使用介质：氮气`无水空气

使用介质：天然气，液化气，液氨 ,气体

熔闭时间：±70℃

关闭时间： ≤5秒

气缸开启压力； ≥0.3-0.6Mpa

阀体材料：铸刚，不锈钢：304,316,316L

弹簧：50CrVA（弹簧钢）

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

三、作用原理和结构说明：

1.当气源给压时，先导阀开启，通过与阀瓣之间的导槽是进口端卸压，以减小启闭力，使切断阀开启省力而迅速，当气源卸压时紧急切断阀自动关闭。

2.气动切断阀设有易熔化塞自动切断装置，当环境温度达到75±5℃时易熔合金熔化，气缸卸压，使贮罐切断阀自动关闭。

3.站用切断阀采用聚四氟乙烯密封面，密封性良好。

4.储罐切断阀驱动部分和受压阀体分开，容易更换气缸易损件及气缸○型圈。

5.主要运动部件采用含铬不锈钢，耐蚀性良好。

气动O型切断球阀

一、气动O型切断球阀--概述：

ZSHR系列气动O型球阀，球芯采用O型通孔，固定球式阀门阀座采用弹性补偿阀前密封，双保护盖式填料函装置，保护阀杆在压力下不致脱出，阀内腔能自动泄压，防止阀腔内产生非正常高压，可设置防静电防火结构，阀门的流量系数大，流阻小，角行程启闭迅速。

二、气动O型切断球阀--用途：

ZSHR气动O型切断球阀适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统，控制一切腐蚀或非腐蚀性的气体、液体介质。

三、气动O型切断球阀--阀体：

型式	直通铸造球型阀
公称通径	15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力	PN1.6、2.5、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	与阀体成一整体-45~+400℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

四、气动O型切断球阀--阀内组件：

阀芯型式	球型阀芯
流量特性	快开特性
材料	铸不锈钢（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
额定行程	全开90

一、氨气紧急切断阀--概述：

QDQ421F氨气紧急切断阀适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。在设备故障、腐蚀破坏、密封失效,在出现或紧急情况时,用以切断上游气体来源,避免事故范围扩大,控制事故影响,减少事故损失。

气动紧急切断阀装有低熔点(易熔合金)的塞子，在外界≥80℃温度易熔合金熔化堵塞气管泄压切断阀迅速关闭,保证储罐系统的安全。

氨气紧急切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。紧急切断阀的气源要求经过滤的(压缩空气)氮气。

二、氨气紧急切断阀--性能规范:

压力等级：2.5/4.0Mpa

气缸工作压力：0.3-0.6Mpa

使用温度：-40~+80℃

气缸使用介质：氮气、无水空气

使用介质：天然气，液化气，液氨 ,气体

熔闭时间：±70℃

关闭时间： ≤5秒

气缸开启压力； ≥0.3-0.6Mpa

阀体材料：铸刚，不锈钢。304,316,316L

弹簧：50CrVA(弹簧钢)

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

类型：气动/常闭式.常开式铸刚/不锈钢

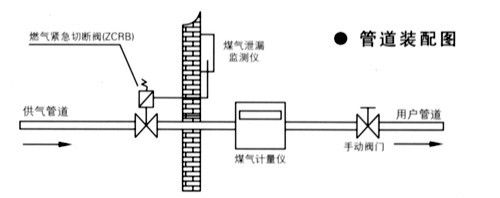

一、燃气紧急切断阀--概述

ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:

1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。

2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。

本系列产品具有极佳的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。

二、阀门功能及工作原理

本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。

3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。

根据客户要求也可提供断电关闭的常闭型紧急切断阀。

三、燃气紧急切断阀--技术参数:

1、适用于煤气、天然气及液化石油气。

2、阀门规格：螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～350

3、工作压力：0.5bar～6bar

4、电气防护等级：CEI IP65/IP67

5、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5

6、工作电压及电功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W

7、操作系数：不间断输出或脉冲型

8、电气连接：插件（不分正负极）

9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2)

10、工作环境温度：-15～60℃

11、密封材料：NBR橡胶

12、阀体材质：黄铜、不锈钢、碳钢

13、阀门关闭时间：少于1秒

四、手动复位操作过程

当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。

注：手动复位必须在电磁阀线圈断电时操作。

一、机械式车用紧急切断阀--用途：

QGJ43F-25机械式车用紧急切断阀装置在液化气罐车、火车罐车、球罐、贮罐等运输及贮存设备中的重要设施，在阀门的油压管路或手拉装置上装有低熔点物质阀的塞子，在液化气体装卸时，如出现意外事故，紧急切断装置能够保护设备安全、操作人员安全和周围环境安全，防止重大事故的发生。

二、机械式车用紧急切断阀--性能规范：

规格 (DN)	公称压力 (Mpa)	密封试验压力(Mpa)	工作温度 (℃)	适用介质	控制油缸部分
					阀瓣开启高度(mm)	使用介质	阀瓣开启压力(Mpa)
25	2.5	2.75	-40℃_~ +50℃	液化石油或液氨等	12	2^#锭子油或13^#机械油	2.0-4.0Mpa
50	2.5	2.75			18
