YQ98002 过滤活塞式安全泄压阀

过滤活塞式安全泄压阀
所属系列:水力控制阀系列
检索关键字:过滤活塞式安全泄压阀,过滤安全泄压阀,YQ98002型泄压阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

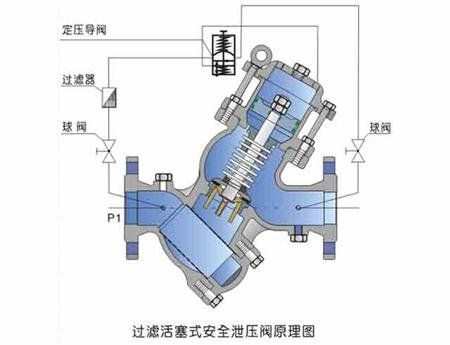

一、YQ98002型过滤活塞式安全泄压阀--原理:

YQ98002型过滤活塞式安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线安全,也可作持压阀用, 保障主阀上游的供水压力。YQ98002型过滤活塞式安全泄压阀能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。

二、YQ98002型过滤活塞式安全泄压阀--连接尺寸:


DN

50

65

80

100

125

150

200

250

300

350

400

L

250

280

335

380

425

480

750

660

740

810

860



三、YQ98002型过滤活塞式安全泄压阀--特点:


1.毕托管向极敏感的限流导阀传递压信号, 无孔板孔口节流, 无压力损失, 节能.
2.限流导阀中有极灵敏的弹簧对流量进行调节, 操作简单而且准确.
3.Y形宽体阀腔,流阻小.抗汽蚀性强.
日介质自身压力自控, 无需外供驱动源.
5.主阀体的进口法兰与阀座之间设了过滤器, 节省投资成本和安装费用.
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全。

四、YQ98002型过滤活塞式安全泄压阀--技术参数:


公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

缓闭时间(S)

最低动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

3-60
(可调)

≥0.07

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0


五、YQ98002型过滤活塞式安全泄压阀--零件材质:


零件名称
材质
阀体、阀盖
铸铁、铸钢、不锈钢
阀座
锡青铜、不锈钢
阀瓣
碳钢、不锈钢+NBR
阀杆
铝青钢、铬不锈钢
活塞
铬不锈钢+NBR
过滤网
不锈钢
弹簧
不锈钢


六、YQ98002型过滤活塞式安全泄压阀--安装方式及连接要求:


一、根据工况的减压特性,必须在该阀前安装 闸阀;

二、方便日后对该阀进行检修工作.必须在减压阀后安装可曲绕软连接;

三‘最佳安装方式为卧式,其它方位也可以接受;

四、必须留出足够的工作空间方便检修;

五、吊装时采用有效措施进行.也可利用该阀吊环进行。

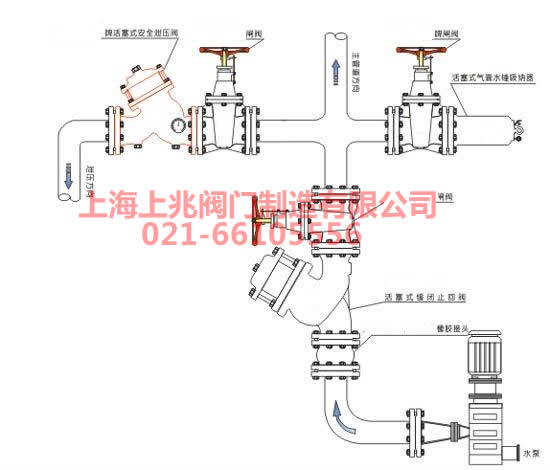

七、YQ98002型过滤活塞式安全泄压阀--安装图:
