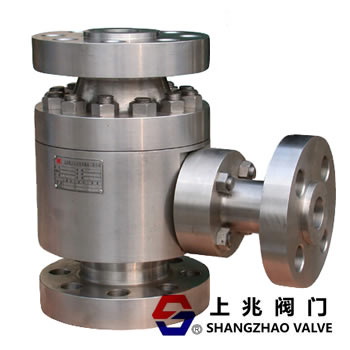

ZDM/ARC1000 自动回流三通阀是一个独立的多功能控制系统，能够动态的感知主流道的变化，随主流道调节旁路介质流量，它积极了截止阀，止回阀，多级调节阀减压阀功能于一身。自动再循环阀安装于锅炉给水泵出口、对给水泵起安全保护作用。泵保护阀(它)用于防止给水泵的低负荷运行时由于过热、严重噪音，不稳定汽蚀引起损坏。

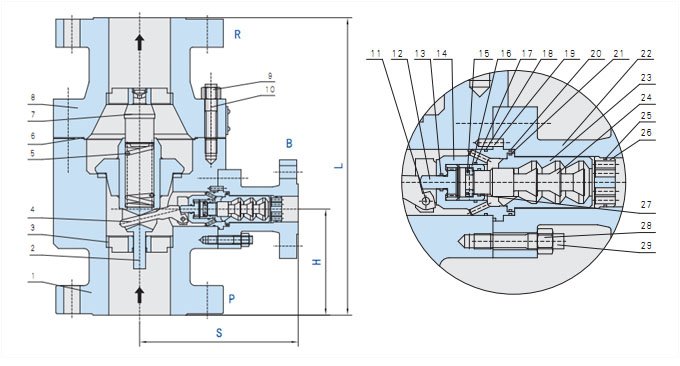

ZDM/ARC1000自动回流三通阀介质经过阀门入口进入阀体，阀芯同时也是测量部件感受到流量通过，当流量小于设定值时，液体通过阀座上的开孔并通过阀杆同时也是旁路阀芯的减压调节通道做旁路循环。当出口流量大于所设定流量时，流体进入主管道中并逐渐关闭旁路，进行正常流动。

据感应到的主路流量不同,自动再循环泵保护阀的主阀瓣止回锥将自动移动到某一个位置上。同时主阀瓣带动旁路阀阀杆,将主阀瓣动作传递至旁路，通过控制旁路阀阀瓣的位置，改变旁路的节流面积，从而控制通过旁路的流量。当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流。当主阀瓣上升至顶端位置时,旁路则完全关闭,所有泵的流量流向工艺系统。该阀集四种功能于一体。

流量感知：自动再循环阀的主阀瓣能自动感知工艺系统中的主流量，从而根据此流量来确定主阀瓣和旁路阀瓣的位置。

再循环控制：自动再循环泵保护阀可以将泵正常运行所需要的最小流量通过旁路吸入到存储装置中，调节水泵的H-Q特性，实现再循环。

旁路多级减压：旁路控制系统能低噪音小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压。

止回：自动再循环阀还具有止回阀的作用，防止液体回流到泵体中。标准型旁路带止回功能。

其它旁路尺寸可按要求制作；最大的旁路流量取决于最大的Kv值

1．包括回流的减压设施，使高压介质经多次小通径绕流，消耗大量的能量，而降低压力。

2．只在流量很低时才有回流功能，使泵冷却，在泵正常运行时,并没有回流，从而可节省因连续再循环所消耗的电能和水能。

3．自动回控制阀不需要电气配线，也不需要两个调节阀串联，一个用于调节，另一个用于切断。并把高压系统容易产生的高速流拉线和侵蚀现象减到zui少。

4．具有设计合理，运行平稳，无噪音，寿命长等特点，可完全替代进口产品。

5．阀门应垂直安装。

1、公称通径：DN40~350

2、公称压力：PN10-PN420

3、旁路尺寸1-8（标准）；或特殊

4、推荐流速：4~6米/秒    zui高8米/秒

5、连接方式：法兰连接（ANSI或DIN）

6、铸碳钢，锻碳钢，铸铬镍钼铍不锈钢，锻铬镍钼铍不锈钢

：
