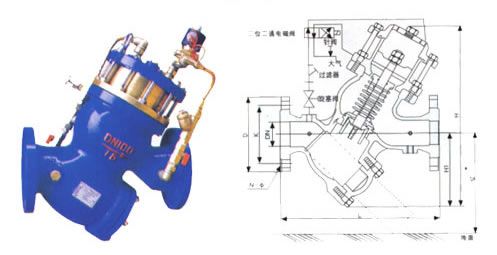

产品介绍 一、YQ98006型过滤活塞式电磁控制阀--产品概述: YQ98006型过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统；通过电磁导阀可以实现对阀门开启和关闭的遥控，当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态；当电磁导阀关闭时。 主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀；本产品利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单；安装于各类给水系统的管道上。 二、YQ98006型过滤活塞式电磁控制阀--工作原理： 分隔膜型和活塞型两类,主要部件有一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成的。它利用上下游压力差为动力,由导阀控制、使隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置,当进入隔膜（活塞）上方控制室内的压力不能排到大气或下游低区时,作用在隔膜（活塞）上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭位置，当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态。 三、YQ98006型过滤活塞式电磁控制阀--技术参数：
四、YQ98006型过滤活塞式电磁控制阀--零件材质：
五、YQ98006型过滤活塞式电磁控制阀--连接尺寸：
六、YQ98006型过滤活塞式电磁控制阀--安装方式及连接要求： 一、根据工况的过滤活塞式电磁控制阀特性，必须在该阀前安装 闸阀； 二、方便日后对该阀进行检修工作.必须在过滤活塞式电磁控制阀后安装可曲绕软连接； 三‘最佳安装方式为卧式，其它方位也可以接受； 四、必须留出足够的工作空间方便检修； 五、吊装时采用有效措施进行.也可利用该阀吊环进行。 上兆阀门其他产品： 闸 阀 截止阀 球 阀 蝶 阀 紧急切断阀 电磁阀 水力控制阀 止回阀 刀型闸阀 旋塞阀 过滤器 减压阀 疏水阀 隔膜阀 调节阀 阻火器 呼吸阀 燃气阀门 冶金阀门 | ||||||||||||||||||||||||||||||||||||||||||||||||||
