J45H/J45Y 法兰Y型截止阀

法兰Y型截止阀

所属系列：截止阀系列

检索关键字：法兰Y型截止阀,J45H,J45Y,法兰截止阀,Y型截止阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

点击这里给我发消息

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、法兰Y型截止阀--主要零件材料

件号	零件名称	材料
1	阀体、阀盖	WCB
2	阀杆	不锈钢
3	阀瓣、阀座	悍不锈钢
4	阀杆螺母	铝青铜
6	填料	石墨石棉盘根

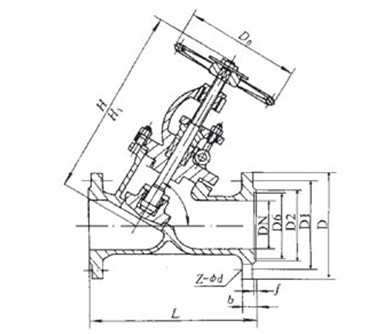

二、法兰Y型截止阀--主要外形尺寸

公称压力	公称通径	尺寸			公称压力	公称通径	尺寸
公称压力	公称通径	L	H	Do	公称压力	公称通径	L	H	Do
1.6 2.5 4.0	15	130	190	140	6.4 10.0	15	170	220	160
	20	150	200	140		20	190	240	160
	25	160	225	140		25	210	265	180
	32	180	270	160		32	230	290	200
	40	200	310	180		40	260	355	250
	50	230	330	200		50	300	380	280
	65	290	350	250		65	370	410	300
	80	310	420	280		80	380	500	350
	100	350	455	300		100	430	550	400
	125	400	520	320		125	500	615	450
	150	480	570	350		150	550	695	500
	200	600	680	450		200	650	790	600
	250	730	740	600		250	775	960	700
	300	850	840	700		300	-	-	-
	350	980	950	800		350	-	-	-
	400	1100	1085	900		400	-	-	-
