J15Y/J65Y 内螺纹Y型锻钢截止阀

内螺纹Y型锻钢截止阀
所属系列:截止阀系列
检索关键字:内螺纹Y型锻钢截止阀,J15Y,J65Y,Y型截止阀,锻钢截止阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、内螺纹Y型锻钢截止阀--概述



J15Y/J65Y 内螺纹Y型锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。



二、内螺纹Y型锻钢截止阀--设计结构和特征



1、符合ANSIB16.34。检验与测试按API598,标记按MSS-SP-25


2、采用以下结构


3、全径或缩径


4、升降式和球式止回阀


5、按需内置弹簧


6、可拆卸实心阀瓣


7、自定心压板压套式


8、整体式上密封座


9、明杆支架型(OS&Y)


10、螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖



11、承插端符合ASMEB16.11


12、螺纹连接端(NPT)符合ANSI/ASMEB1.20.1


13、阀瓣可变换为针型、节流型、球型、止回型

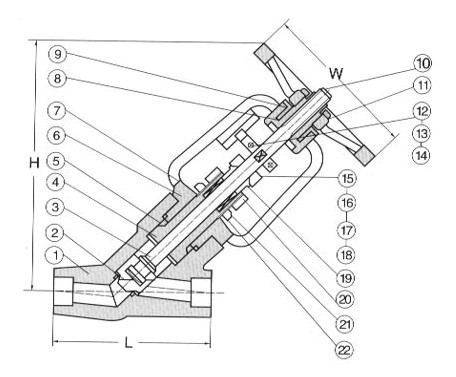

三、内螺纹Y型锻钢截止阀--主要零部件



序号 零件名称 CStoASTM AStoASTM SStoASTM
TypeA105 TypeA182F22 TypeA182F304(L)  TypeA182F316(L)
1 阀体 A105N A182F22 A182F304(L) A182F316(L)
2 阀瓣 A105N A276304 A276304(L) A276316(L)
3 阀杆 A182F6a A182F304(L) A182F316(L)
4 密封座 A105N A182F304 A182F304(L) A182F316(L)
5 密封环 F182F304L A182F304(L) A182F316(L)
6 阀盖 A105N A182F22 A182F304(L) A182F316(L)
7 垫圈 A105N A182F22 A182F304(L) A182F316(L)
8 阀杆螺母 A276F420
9 轴承压盖 A1942H A1944 A1948 A1948M
10 锁紧螺母 A1942H A1944 A1948 A1948M
11 手轮 A197
12 对夹块 A105 A182F22 A182F304(L) A182F316(L)
13 螺栓 A193B7 A193B16 A193B8 A1983B8M
14 螺母 A1942H A1944 A1948 A1948M
15 填料压板 A216WCB A351CF8
16 活节螺栓 A193B7 A193B16 A193B8 A1983B8M
17 螺母 A1942H A1944 A1948 A1948M
18 圆柱销 A276420 A182F304
19 填料压套 A276410   A182F304
20 吊耳 A105 A182F22 A182F304(L) A182F316(L)
21 提升螺母 A1942H A1944 A1948 A1948M
22 填料 不锈钢丝+柔性石墨
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C



注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;



四、内螺纹Y型锻钢截止阀--尺寸参数表



NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L 900-150Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H(开) 333 333 332 408 406 524
W 125 125 160 160 180 200
重量 900Lb-1500Lb 11.2 10.5 10.1 21.0 19.6 40.4
2500Lb 12.3 11.6 10.8 28.0 26.4 43.8
