D71F46 手动对夹式衬氟蝶阀

手动对夹式衬氟蝶阀
所属系列:蝶阀系列
检索关键字:手动对夹式衬氟蝶阀,D71F46,手动蝶阀,对夹式蝶阀,衬氟蝶阀,蝶阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、手动对夹式衬氟蝶阀--概述



D71F46手动对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的 硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;从而达到产品结构紧凑、外形美观,工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。



二、手动对夹式衬氟蝶阀--主要零部件材料



零件名称 材料
上下阀体 铸铁、铸钢、不锈钢、衬F46、F3
阀座 铸钢
带杆蝶板 铸钢、不锈钢、衬F46、F3
填料 F4
衬垫 硅橡胶
蜗轮手柄 球墨铸铁

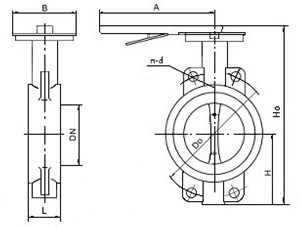

三、手动对夹式衬氟蝶阀--主要外形和连接尺寸



公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60
