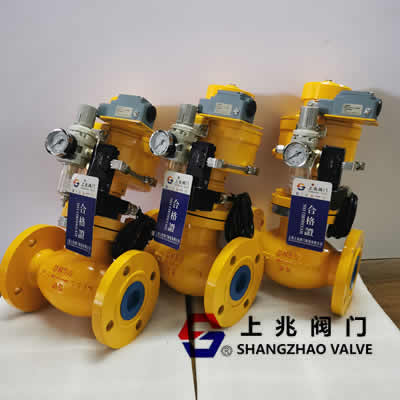

气源是气动紧急切断阀的 "动力心脏"。阀门动作可靠不可靠，一半看阀体本身，一半看气源系统。现场很多 "阀门不动作"" 动作迟缓 " 的故障，追根溯源往往出在气源上 —— 压力不够、气路漏气、三联件堵塞、电磁阀失灵。本文以 QDQ421F-25C、QDQ421F-64C 等上海上兆阀门常用气动紧急切断阀为例，把气源系统的配置与压力要求讲清楚。

一、气源压力要求是多少

气动紧急切断阀单作用气缸的工作气源压力，行业常见配置为 0.4～0.8MPa，最低一般不宜低于 0.4MPa。压力过低，气缸推力不足，阀门可能开启不到位或动作变慢；压力过高，则容易加速密封圈磨损、增大冲击。选配减压阀时，建议把工作压力设定在 0.5～0.6MPa，既保证推力富余，又不给密封件添负担。需要提醒的是，气源压力表应装在过滤减压阀下游，读到的才是执行器实际获得的工作压力，装在气源总管上是看不出问题的。判断压力是否够用，还有一个简单办法：观察阀门全开时的动作速度，正常应在数秒内完成开启，明显变慢就要检查压力和气路。

二、气源系统怎么配

一套标准的气源系统通常包含空压机、储气罐、气源处理三联件和电磁阀。压缩空气从空压机进入储气罐缓冲稳压，经过滤器滤除水分和杂质，由减压阀调定压力，再经电磁阀控制进入气缸。过滤器过滤精度一般 5μm 左右，带自动排水功能更好；对气动紧急切断阀这类安全阀，油雾器可不装，避免润滑油进入气缸影响动作灵敏度。电磁阀选型要核对三件事：电压（DC24V 常用于报警联动）、防爆等级（如 ExdⅡBT4）和两位三通 / 两位五通形式，三者与控制系统匹配才能可靠动作。空压机选型按全厂总耗气量留足余量，储气罐容积要能支撑短时大流量用气，避免空压机频繁启停。

三、配置中的几个关键细节

一是气源管径要够，长距离供气时管径过小会造成压损，导致气缸端压力不足，建议按气缸耗气量和供气距离核算管径。二是紧急切断阀回路建议设独立气源支路或备用气源，避免与其他用气设备抢气导致压力波动。三是失气保护逻辑要实测：切断主气源，阀门应在数秒内自动关闭，这个动作要在调试阶段逐台验证并记录。四是环境因素：气源含水在低温下会结冰，冻堵电磁阀排气孔，北方冬季要配干燥机或电伴热。另外，气源管路接头建议采用卡套式或快插式连接，减少漏气点；供气距离较长的管线可设分压点，方便分段排查压力问题。

四、气源故障快速排查

阀门不动作，先看减压阀下游压力表是否达标；压力掉压，检查气源总阀是否开启、过滤减压阀滤芯是否饱和堵塞；压力正常仍不动作，检查电磁阀是否得电、排气孔是否堵塞、气缸有无内漏；最后核对限位开关反馈是否正常。按这个顺序排查，多数气源类问题能快速定位。上海上兆阀门出货时随附气源系统配置参考图，安装调试阶段也可提供技术支持，避免气路接错反复返工。

气源系统配得好，气动紧急切断阀才能随叫随到。压力设定、三联件、电磁阀、失气测试，四件事做扎实，阀门可靠性就有保障。需要气源配置方案或阀门选型资料，欢迎联系上海上兆阀门。
