一、液氨紧急切断阀--概述:

QDY421F-16/40C液氨紧急切断阀结合了截止阀，止回阀和气动阀门的优点，采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有极佳的技术性能，低负荷损失和高可靠性，与远距离手摇油泵配套使用，利用手动液压控制阀门开启-关闭。

 切断阀安装在液氨，燃气储罐站或者气体管道上，以便在管道或储罐上发生泄漏甚至起火时，工作人员能通过远距离油泵卸压，或80℃高温使（易熔合金）熔化，阀门油缸自动卸压，阀门迅速关闭而止漏。起到保护人身安全作用，切断阀是目前化工危险品截流比较理想选择的产品。

二、液氨紧急切断阀--双油泵控制多阀工作原理:

管道安装多只紧急切断阀应该利用二只手摇油泵控制，其中一只油泵工作另一只油泵备用，防止一只油泵损坏时，阀门不能正常工作。多只紧急切断阀情况下分别用一只（J23H-40P）针型阀控制。以便维修能够利用针型阀关闭。

压力等级：20K 4.0MPa

油缸工作压力：≤6.0.Mpa

使用温度： -40~+80℃

油缸使用介质： 混合锭子油 ，变压器油

使用介质： 天然气，液化气，液氨 ,气体

熔闭时间 ±70℃

关闭时间：≤10秒

油缸开启压力：≥2.0MPa

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

阀体：铸刚，不锈钢。304,316,316L

弹簧： 50CrVA（弹簧钢）

油缸， 活塞 ：铬不锈钢


类型：常闭式

三、液氨紧急切断阀--安装尺寸单位:(mm)

四、液氨紧急切断阀--安装注意事项：

1.保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。

2.安装前应将本阀清除干净，将各螺纹连接处拧紧。

3.紧急切断阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装方向：高进低出。

4.订货须注明法兰密封面形式，压力等级及连接标准。

一、氨气紧急切断阀--概述：

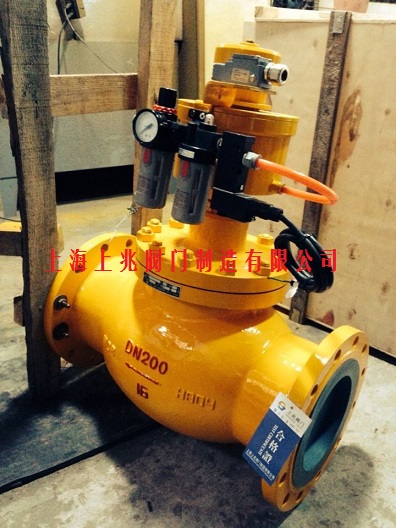

QDQ421F氨气紧急切断阀适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。在设备故障、腐蚀破坏、密封失效,在出现或紧急情况时,用以切断上游气体来源,避免事故范围扩大,控制事故影响,减少事故损失。

气动紧急切断阀装有低熔点(易熔合金)的塞子，在外界≥80℃温度易熔合金熔化堵塞气管泄压切断阀迅速关闭,保证储罐系统的安全。

氨气紧急切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。紧急切断阀的气源要求经过滤的(压缩空气)氮气。

二、氨气紧急切断阀--性能规范:

压力等级：2.5/4.0Mpa

气缸工作压力：0.3-0.6Mpa

使用温度：-40~+80℃

气缸使用介质：氮气、无水空气

使用介质：天然气，液化气，液氨 ,气体

熔闭时间：±70℃

关闭时间： ≤5秒

气缸开启压力； ≥0.3-0.6Mpa

阀体材料：铸刚，不锈钢。304,316,316L

弹簧：50CrVA(弹簧钢)

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

类型：气动/常闭式.常开式   铸刚/不锈钢

三、氨气紧急切断阀--安装尺寸单位:(mm)

四、氨气紧急切断阀--应用操作规程

气动切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。
紧急切断阀不宜长时间开启，避免弹簧疲劳失灵。

上兆阀门其他产品：

闸 阀  截止阀  球 阀  蝶 阀  紧急切断阀   电磁阀   水力控制阀   止回阀   刀型闸阀    旋塞阀  过滤器   减压阀  疏水阀  隔膜阀  调节阀  阻火器  呼吸阀  燃气阀门  冶金阀门

五、安装注意事项

1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。

2、安装前应将本阀清除干净，将各螺纹连接处拧紧。

3、切断阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装时应注意：高进低出。

4、订货须注明法兰密封面形式，压力等级及连接标准。
