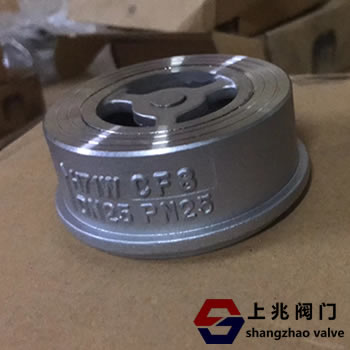

对夹式止回阀的结构特点与用途结构   发布时间:18-12-30



首先,对夹式止回阀用途:
止回阀安装在管道系统中,其主要功能是防止介质回流。止回阀是一个自动阀,通过介质的压力打开和关闭。
夹式止回阀适用于公称压力PN1.0MPa~42.0MPa,Class150~25000,公称通径DN15~1200mm,NPS1 / 2~48,工作温度-196~540℃的各种管道。
媒体正好相反。
通过使用不同的材料,它可以应用于各种介质,如水,蒸汽,油,硝酸,醋酸,强氧化介质和尿酸。
二,夹式止回阀的主要材料
碳钢,低温钢,双相钢(F51 / F55),钛合金,铝青铜,INCOEL,SS304,SS304L,SS316,SS316L,铬钼钢, Monel(400/500),
 20#合金,哈氏合金和其他金属材料。
三,对夹式止回阀的标准和规格
 1。设计与制造:API594,API6D,JB / T8937
 2,结构长度:API594,API6D,DIN3202,JB / T8937
 3,压力,温度等级:ANSI B16.34 ,DIN2401,GB / T9124,HG20604,HG20625,SH3406,JB / T74
 4。测试和检查:API598,JB / T9092
 5。管法兰:JB / T74~90,GB / T9112-9124,HG20592~20635,SH3406,ANSI B 16.5,DIN2543-2548,GB / T13402,API605,ASMEB16.47
第四,止回阀的结构特点
 1。结构长度短,其结构长度仅为传统法兰止回阀的1 / 4~1 / 8。
 2,体积小,重量轻,重量仅为1 / 4~1 / 20的传统法兰止回阀
 3,阀瓣快速关闭,水锤压力小
 4,水平管或垂直管可以使用,方便安装
 5,流路畅通,流体阻力小
 6,敏感动作,密封性能好
 7,阀瓣行程为简而言之,关闭冲击力小
 8,整体结构简洁紧凑,外形美观
 9,使用寿命长,性能可靠
