| 调节阀的结构及工作原理 发布时间：24-12-06 |

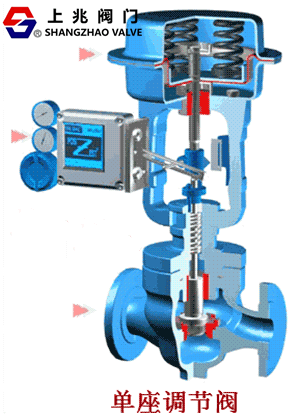

调节阀是工业自动化控制系统中至关重要的元件，它通过改变流体流量来控制工艺参数，如温度、压力和液位等。上兆阀门将深入探讨调节阀的结构和工作原理，以便读者更好地理解其在实际应用中的作用。 一、调节阀的结构 调节阀主要由阀体、阀芯、阀座、执行机构和定位器等部件组成。 1. 阀体：阀体是调节阀的主体部分，通常由铸铁、铸钢或不锈钢等材料制成。它承受着流体的压力，并提供了流体流动的通道。 2. 阀芯和阀座：阀芯是调节阀内的活动部件，它与阀座配合，通过改变两者之间的间隙来控制流体的流量。阀芯通常由耐腐蚀和耐磨损的材料制成，如不锈钢或硬质合金。阀座则固定在阀体内，与阀芯形成良好的密封。 3. 执行机构：执行机构是驱动阀芯移动的动力部分，它根据控制信号（如气动信号、电动信号或液动信号）产生相应的驱动力。常见的执行机构有气动执行机构、电动执行机构和液动执行机构等。 4. 定位器：定位器是用于精确控制阀芯位置的装置，它接收来自控制系统的信号，并将其转换为执行机构可以理解的信号，从而实现对阀芯位置的精确控制。 二、调节阀的工作原理 调节阀的工作原理可以概括为接收控制信号、转换驱动力、改变阀芯位置和调节流体流量四个步骤。 1. 接收控制信号：调节阀首先接收来自控制系统的控制信号，这个信号可以是气动信号、电动信号或其他形式的信号。控制信号反映了工艺参数的设定值与实际值之间的偏差。 2. 转换驱动力：执行机构根据接收到的控制信号产生相应的驱动力。对于气动执行机构，它通过将压缩空气转换为机械力来驱动阀芯移动；对于电动执行机构，它则通过电机产生的力矩来驱动阀芯。 3. 改变阀芯位置：在驱动力的作用下，阀芯相对于阀座移动，从而改变两者之间的间隙。这个间隙的大小决定了流体通过调节阀的流量。当间隙增大时，流量增加；当间隙减小时，流量减少。 4. 调节流体流量：通过改变阀芯与阀座之间的间隙，调节阀可以精确地控制流体的流量。这使得调节阀成为工业自动化控制系统中不可或缺的一部分，能够实现对温度、压力和液位等工艺参数的精确控制。 三、调节阀的应用与选型 调节阀广泛应用于石油、化工、电力、冶金等工业领域，用于控制各种流体（如液体、气体和蒸汽）的流量。在选型时，需要考虑流体的性质（如温度、压力、腐蚀性）、流量范围、控制精度以及执行机构的类型等因素。 调节阀的材质、密封性能和可靠性也是选型时需要重点考虑的因素。合适的调节阀能够提高生产效率，降低能耗，并确保工业过程的安全稳定运行。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
