气动切断球阀(气动开关球阀)工作原理   发布时间:22-05-09

气动切断球阀又称气动开关球阀,采用O型球芯结构,故又称气动O型切断球阀。具有结构紧凑、体积小、重量轻、阀座与端部法兰距离近、材料滞留少、密封性能优越等特点。
 气动切断球阀适用于两位切断场合,阀门与执行机构直接连接。气动截止球阀具有连接简单、结构紧凑、体积小、重量轻、阻力小、动作稳定可靠等优点。
气动紧急切断阀通常适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。


 O型气动切断球阀的性能特点:

①流体截止和循环;

②密封可靠,循环性能好,流阻小,装卸方便;

(3)采用直接连接方式,连接简单,结构紧凑,动作稳定。

气动切断球阀O

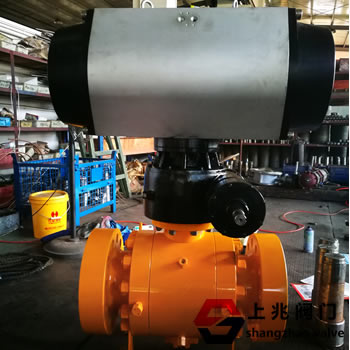

它由气动执行机构和O型球阀组成,气动切断球阀的阀体直接与执行机构相连。
 气动切断球阀可配限位开关盒、电磁阀、减压阀等。气动切断阀可用0.4-0.7MPa气源切断,并发出两对无源接点信号指示阀门启闭。气动执行机构可以选择单作用气动执行机构和双作用气动执行机构。
 当电源故障时,单动气动执行器
,可根据系统设定的要求自动开启或关闭。它是一种双作用气动执行机构,切断气体后仍能保持。

动作形式

单作用致动器:气体关闭型B-气体损失时阀门位置开度FO;当气体损失时,开启式k阀位置关闭FC。
 双作用执行机构:气密型B阀位置在失去空气时保持FL;当气体损失时,开启K阀位置保持FL。
