型号：QDY421F-40CDN150

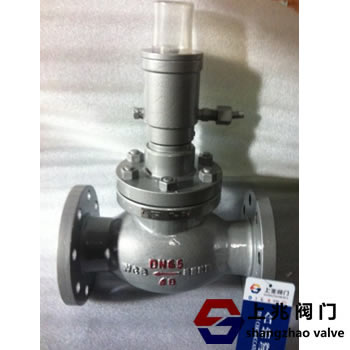

　　液动紧急切断阀介绍：

　　液动紧急切断阀又称液压紧急切断阀、液压紧急切断阀，与SB-03手摇油泵配套使用。液压油泵手柄往复运动，压力增大推动活塞上升，紧急切断阀打开，介质可以通过。当发生火灾或其他紧急情况时，打开手动油泵的泄压阀，油压系统将迅速泄压，液压切断阀将立即关闭，以作安全保护。

　　QDY421F-40CDN150大口径天然气紧急切断阀性能规范及技术参数

　　阀体：碳钢、不锈钢

　　直径：DN25-DN300

　　连接法兰：凸面凹面凸面

　　连接方式：法兰

　　等级：20K/4.0Mpa

　　油缸工作压力：6.0Mpa

　　工作温度：-40 ~ 80

　　油缸介质：混合湖油和变压器油。

　　使用的介质：液氨、气态氨、天然气和液化气。

　　熔化温度：70

　　关闭时间：“10秒

　　油缸开启压力：“2.0Mpa

　　工作原理：

　　手动油泵的主要结构由柱塞、进油阀、出油阀和泄压阀组成。柱塞和进出油阀形成的密封空间就是油泵的工作腔。当柱塞向上移动时，工作室的容积变得越来越大。由于腔室内的压力低于大气压力，进油阀打开，油通过滤油阀进入工作室。当柱塞向下运动时，工作腔的容积变大变小，工作腔内的油压上升，出油阀打开，压力油排入油系统供紧急切断阀打开。卸压阀用于释放压力油路系统的压力。油泵工作时，应关闭泄压阀，打开针阀从摇柄下的出油口排油，油路系统需要泄压时，应打开泄压阀，即关闭紧急切断阀。

　　当现场环境温度上升到75以上时，安装在油泵或液压切断阀内的易容塞会立即融化，从而达到自动泄压的目的，使液压切断阀自动快速关闭。适用于液化石油气储配站的大型内储罐或罐车上的紧急切断阀处于工作状态，利用液压泵的性能来控制紧急切断阀的开启或关闭。
