BD343H-16C-300夹套保温硬密封蝶阀   发布时间:18-10-25


一,BD343H-16C-300夹套保温硬密封蝶阀 - 概述

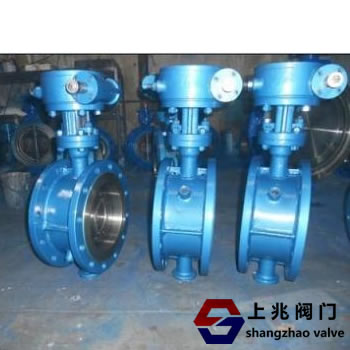

BD343H-16C-300夹套保温硬密封蝶阀又称护套蝶阀。它是在普通三偏心金属硬密封蝶阀的基础上焊接在阀体外侧的。护套安装在隔热蝶阀的阀体两侧。可加入蒸汽或其它过热气体以防止介质在常温下固化或结晶。保温蝶阀的法兰比普通金属硬密封蝶阀大一到两个规格,主要用于石油,化工,冶金,制药等各种系统。
二,BD343H-16C-300夹套保温硬密封蝶阀 - 特点
1,阀门采用三偏心密封结构,阀座和蝶板几乎无磨损,密封功能越来越紧。
2.密封圈由不锈钢制成。它具有金属硬密封和弹性密封的双重优点。它在低温和高温条件下都具有优异的密封性能,并且具有耐腐蚀性和长使用寿命。
3,盘板密封面采用钴基硬质合金堆焊,密封面耐磨,使用寿命长。
4.大型蝶板采用桁架结构,强度高,流通面积大,流阻小。
5.阀门具有双向密封功能,在安装过程中不受介质流动方向的限制,不受空间位置的影响,可以在任何一侧。安装。
6.驱动单元可以安装在多个工位(旋转90°或180°),以方便用户使用。
三,BD343H-16C-300夹套保温硬密封蝶阀 - 执行标准:
设计与制造结构长度法兰连接尺寸压力试验
GB122389-89 JBT8527-97GB12221-89GB/9115-2000、GB/T17241.6-1998GB/T13927-92



四、BD343H-16C-300夹套保温硬密封蝶阀--主要参数:

阀体材质铸钢/WCB
阀盖铸钢/WCB
阀杆2CR13
压力等级1.0Mpa
适用 工况适用介质水、蒸汽、油品、空气、酸类、海水
适用温度

阀盖
阀杆2CR13
压力等级1.0Mpa
适用 工况适用介质
水、
-40~425℃
