蝶阀管道安装   发布时间:21-09-07

1、蝶阀必须在法兰焊接到管道上并冷却到环境温度后才能安装在法兰上。否则焊接产生的高温会影响弹性阀座的性能。
2.焊接法兰的边缘必须用车床加工至表面光滑,以免阀门安装时损坏弹性阀座。法兰面必须完全没有损坏和变形,清除所有污垢、灰尘和异物,避免液体从阀门和法兰接口处泄漏。
3.清洁法兰和管道内腔,彻底清除焊接留下的飞溅物、水垢等异物。
4.在阀门之间安装管道时,准确对齐上下水管的中心对于无故障运行至关重要。

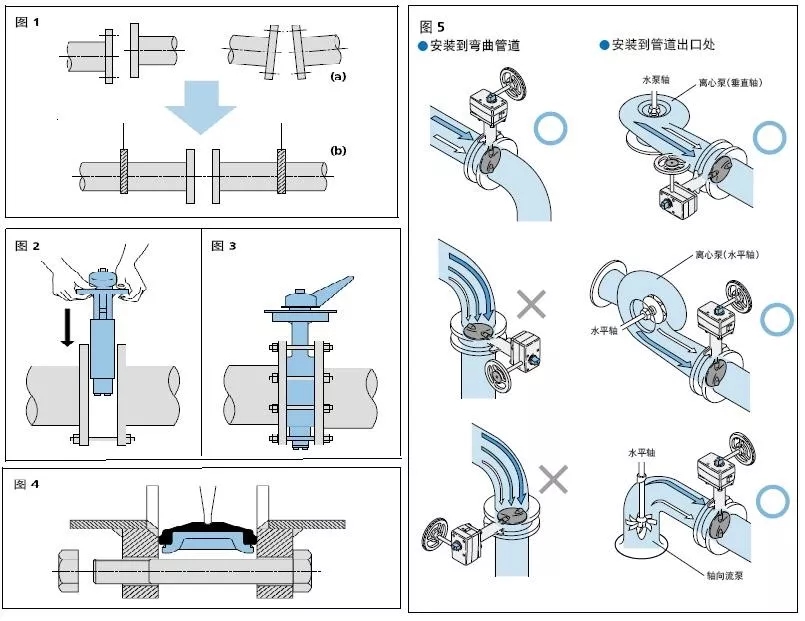

必须避免图 1 中不准确的中心点。
5。安装阀门时,将管道下方的定位螺栓设置在同一高度作为支撑,并调整法兰之间的距离,直到阀体两侧相距约6-10毫米。
请记住,紧急切断阀只能从关闭位置打开到 10° 位置。
6。将两个螺栓插入阀门的下导杆,然后小心安装,以免法兰面损坏弹性阀座。
见图2
7。然后将另外两个螺栓放在阀门上方的导杆中,以确保管道和阀门之间准确对中。
8。打开阀门3次,检查阀板与法兰接触是否不顺畅。
9.拆下定位螺栓,将所有螺栓套在阀体周围,对角拧紧,如图3和图4所示,直到法兰接触到阀体。推荐扭矩值请参考下表。
10.安装执行器时,为阀门提供一个支撑,以避免阀颈变形,减少阀门与管道之间的摩擦。
11。请勿踩踏阀门颈部或阀门手轮。
12。请勿倒置安装 DN350 或更大的阀门。
13。不要将蝶阀直接安装在止回阀或泵上,因为这可能会在接触阀板时造成损坏。
14。不要将阀门安装在弯管和异径管的下游侧,或在流量变化时校准阀门。发生这种情况时,建议安装阀门的距离约为阀门公称直径的 10 倍。
15。安装阀门时要考虑哪个阀板在送液过程中会出现流量和压力的变化。
