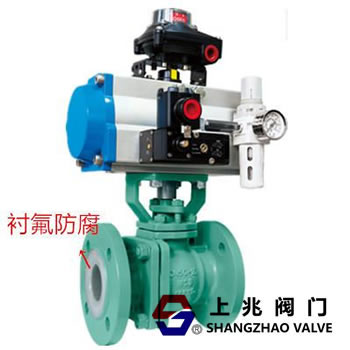

SZQ641F46 气动衬氟紧急切断阀分为衬F46/衬F4两种区别是使用温度不同，法兰连接，阀体金属内衬，阀芯金属内衬，阀杆金属内衬，泄露等级：Ⅵ，公称通经DN15-DN200，公称压力PN10-25，适用温度≤120℃，适用介质：酸性、碱性液体气体等，广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程强腐蚀介质的切断，在水处理过程控制中使用效果最明显。

型 式:AT/SR、AW/AWS、GTD/GTE双作用、单作用活塞式执行机构

供气压力:0.3~0.8Mpa

气源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞

环境温度:-30~+70℃

作用型式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

附件

定位器(YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构

1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。

2.开关迅速、方便，只需将球体旋转90°，便完成开启和关闭动作。

3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。

4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。

5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。

1.设计标准：GB12237

2.结构长度：GB12221

3.法兰标准：JB/T79-94 GB9113.1-26。

4.检验试验：JB/T9092-99
