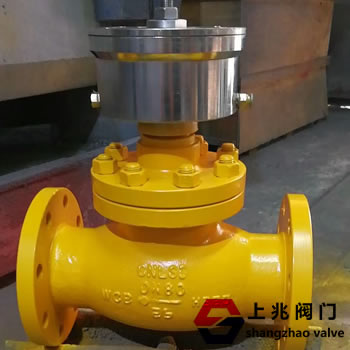

QDQ421F-25C_气动切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利 用气源控制阀门开启-关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合 金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅 速，开启灵活。是替代进口的理想选择。气动紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开 关。①燃气泄漏报警器报警通电，电磁阀通电排气，阀门自动关闭。②手动控制电磁阀(按下红色卡子)排气，阀门自动关闭。 工作原理 气动紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。 燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭. 2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
QDQ421F-25C_气动切断阀结构特点：
气动 紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的 切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。 性能规范： 压力等级 2.5/4.0Mpa 气缸工作压力 ≤2.0Mpa 使用温度 -40~+80℃ 气缸使用介质 氮气`无水空气 使用介质 天然气，液化气 熔闭时间 ±70℃ 关闭时间 ≤5秒 气缸开启压力 ≥0.5-0.7Mpa |
