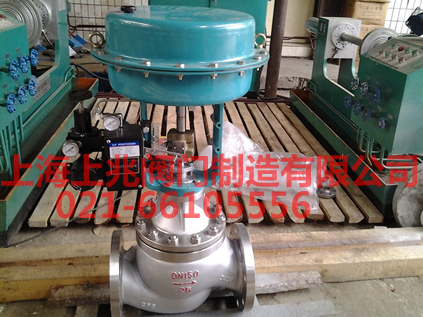

ZMAP-16P-100气动薄膜单座调节阀   发布时间:18-11-23


一,ZMAP-16P-100气动薄膜单座调节阀 - 概述
ZMAP-16P-100气动薄膜单座调节阀是自动控制系统中最常用的执行器,由气动隔膜执行器和低流阻调节器组成。 单座适用于泄漏量严格,阀门压差低,有一定粘度和含纤维介质的场合; 双座阀具有平衡力小,压差大,循环容量大等特点,适用于泄漏要求。 非严格的场合; 套筒阀稳定性好,不易产生振动,噪音低,对温度敏感。 适用于压差大,泄漏量不严格的场合。
二,ZMAP-16P-100气动薄膜单座调节阀 - 主要技术性能指标:

项目指标值
基本误差%不带定位器±5.0
带定位器±1.0
回差%不带定位器3.0
带定位器1.0
死区%不带定位器3.0
带定位器0.4
允许泄漏量L/h1×10-3×阀额定容量



三、ZMAP-16P-100气动薄膜单座调节阀--规格与技术参数:

公称通径mm202540506580100150200250300350400
阀座直径mm10121520253240506580100125150200250300可与本公司
商洽生产
额定流量
系数Kv
直线1.82.84.46.91117.627.5446911017627544069010001600
等百分比1.62.546.310162540631001602504006309001440
公称压力MPa0.6 1.6 4.0 6.4
行程mm1016254060100
流量特性直线、等百分比、快开型
介质温度℃-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)
法兰尺寸铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
法兰形式符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质PN
(MPa)
0.6,1.6WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式直通单座铸造球型阀
阀芯材质1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式普通式(常温型)、热片式(中温型)、低温型
可配附件定位器 手轮 电/气转换器 空气过滤减压器
可调比R30:1
气源接头M16×1.5
