紧急切断阀选型   发布时间:17-07-10

紧急切断阀选型

上海上兆阀门制造有限公司是一家专业生产紧急切断阀厂家,紧急切断阀关系到化工行业管道上的介质流体的安全起到非常重要的阀门,目前国内化工行业安全生产事故频发,就是当发生了事故后才知道怎么去防范于未然,我们应该要去了解一个企业对安全生产的重要性和怎么样去杜绝事故的发生,以下几条紧急切断阀供大家选型。

液动紧急切断阀

一、QDY421F液动紧急切断阀--概述


产品名称:QDY421F-25
液动紧急切断阀,液动切断阀结合了截止阀,止回阀和液动阀门的优点,采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有极佳的技术性能,低负荷损失和高可靠性,与远距离手摇油泵配套使用,利用手动液压控制阀门开启-关闭。


切断阀安装在液氨,燃气储罐站或者气体管道上,以便在管道或储罐上发生泄漏甚至起火时,工作人员能通过远距离油泵卸压,或80℃高温使(易熔合金)熔化,阀门油缸自动卸压,阀门迅速关闭而止漏。起到保护人身安全作用,切断阀是目前化工危险品截流比较理想选择的产品。



二、QDY421F液动紧急切断阀--性能规范



规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-30℃


~60℃



液化

石油气、

液氨等
15



2#锭子油

或氨气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa



三、   作用原理及结构说明



1、阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

2、阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
气动紧急切断阀

一、气动紧急切断阀--产品概述



QDQ421F-25气动紧急切断阀分为常开式和为常闭式,安装在液氨,燃气储罐/管道出口处紧急时能够快速切断的阀门,利用电磁阀来控制阀门的开启-关闭。广泛用于燃气,氨气或弱腐蚀性气体贮罐的安全保护阀门。


 气动紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,电磁阀线圈可接收泄露仪器的信号,控制工艺管道内流体的切断、接通或切换。切断阀内结构装有低熔点(易熔合金)的塞子,在出现事故时因温度升增高易熔化泄压来迅速关闭贮罐的出入口来保证贮罐系统的安全。气缸开启压力为≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。



 常开型气动紧急切断阀;具有极佳的技术性能,低负荷损失和高可靠性,与远距离气源配套使用,利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭切断阀。



二、气动紧急切断阀--性能规范


规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-40℃

~80℃



液化

石油气、

液氨等
15



压缩空气

或氮气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa





三、作用原理及结构说明



1.    阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

2.阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3.阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

4.阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
电磁动紧急切断阀

一、0QDQ421F电磁动紧急切断阀--用途



0QDQ421F电磁动紧急切断阀分单作用式与双作用式,能够实现远距离控制启闭,启用仅需按一下控制按钮,其余事项均在指定时间内自动完成,单钮安全启闭设置急停按钮,确保操作安全,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。



二、0QDQ421F电磁动紧急切断阀--性能规范


规格
(DN)
公称
压力
(Mpa)
密封
试验
压力
(Mpa)
工作
温度
(℃)
适用

介质
控制气缸部分
阀瓣
开启
高度
(mm)
使用
介质
阀瓣开启
时最大气
压(Mpa)
25
2.5
2.75
-40℃~+80℃
液化石油汽
15
氮气
0.6MPa
-AC220/DC24
40
2.5
2.75
18
0.6MPa
50
2.5
2.75
20
0.6MPa
80
2.5
2.75
27
0.6MPa
250
2.5
2.75
90
0.6MPa




三、0QDQ421F电磁动紧急切断阀--主要零件材料:


 零件名称
材料
阀体
WCB
阀体密封圈
四氟
阀瓣
2Cr13
油缸/气缸
25#钢/球墨
弹簧
4Cr13/60Si12mn
活塞
2Cr13


四、作用原理及结构说明:


1、单作用式工作原理:阀门在无外压力操作情况下,阀瓣处于常闭状态,在管道或贮罐系统上使用时,靠电源和气源的压力将阀门打开,在气路的压力使用下阀门处于开启状态,当需要关闭阀门时,可将电源或气源压力泄掉,阀门即自动关。

2、阀瓣关闭时,压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

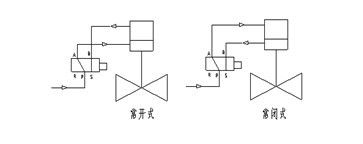

4、双作用式工作原理:当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀门开启,切断换向阀电信号,使活塞反向运动使阀门关闭,这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现(见下图)

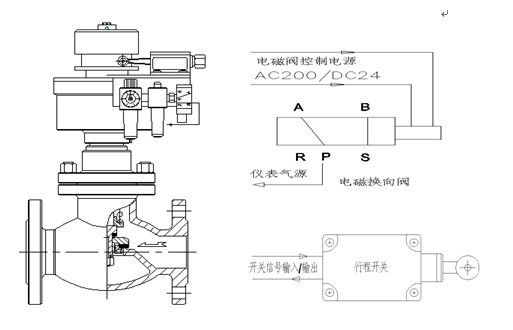

五、主要外形尺寸和连接尺寸(参照构图):

DN
D
D1
D2
b
F
z-Ф
25
115
85
65
16
2
4-Ф14
40
145
110
85
18
2
4-Ф18
50
160
125
100
20
3
4-Ф18
80
195
160
135
22
3
8-Ф18

手动气动紧急切断阀

一、手动气动紧急切断阀--产品概述:

SQDQ421F手动气动紧急切断阀是在气动紧急切断阀原基础结构上增加了手轮驱动,在没有气源/电源的情况下,可以通过手动来开启/关闭切断阀。保证企业的正常生产。


SQDQ421F手动气动紧急切断阀利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭阀门。适用于氨气/燃气储罐,管道出入口控制切断流量的安全阀门。


气动紧急切断阀结构装有低熔点(易熔合金)的塞子,在外界≥80C温度(易熔金)熔化,堵塞气管泄压。液氨紧急切断阀迅速关闭,保护贮罐系统的安全。


二、
手动气动紧急切断阀--性能规范:


压力等级:2.5/4.0Mpa


气缸工作压力:0.3-0.6Mpa


使用温度:-40~+80℃


气缸使用介质:氮气`无水空气


使用介质:天然气,液化气,液氨 ,气体


熔闭时间:±70℃


关闭时间: ≤5秒


气缸开启压力; ≥0.3-0.6Mpa


阀体材料:铸刚,不锈钢:304,316,316L


弹簧:50CrVA(弹簧钢)


气缸,活塞:球墨铸铁


密封圈,O型圈:聚四氟乙烯,丁晴橡胶


三、作用原理和结构说明:


1.当气源给压时,先导阀开启,通过与阀瓣之间的导槽是进口端卸压,以减小启闭力,使切断阀开启省力而迅速,当气源卸压时紧急切断阀自动关闭。


2.气动切断阀设有易熔化塞自动切断装置,当环境温度达到75±5℃时易熔合金熔化,气缸卸压,使贮罐切断阀自动关闭。


3.站用切断阀采用聚四氟乙烯密封面,密封性良好。


4.储罐切断阀驱动部分和受压阀体分开,容易更换气缸易损件及气缸○型圈。


5.主要运动部件采用含铬不锈钢,耐蚀性良好。

气动O型切断球阀

一、气动O型切断球阀--概述:



ZSHR系列气动O型球阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。



二、气动O型切断球阀--用途:



ZSHR气动O型切断球阀适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统,控制一切腐蚀或非腐蚀性的气体、液体介质。



三、气动O型切断球阀--阀体:



型        式直通铸造球型阀
公称通径15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力PN1.6、2.5、4.0、6.4MPa
法兰标准JB/T79.1-94、79.2-94等
材        料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖与阀体成一整体-45~+400℃
压盖型式螺栓压紧式
填       料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料


四、气动O型切断球阀--阀内组件:


阀芯型式球型阀芯
流量特性快开特性
材料铸不锈钢(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
额定行程全开90



五、 气动O型切断球阀--执行机构:


型式DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃


六、 气动O型切断球阀--阀作用型式:


单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)


七、 气动O型切断球阀--附件:



电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

ZSQK气动快速切断阀

一、ZSQK气动快速切断阀--概述:



ZSQK气动快速切断阀由上海上兆阀门制造有限公司首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。


本产品性能优良、规格齐全,形体小、重量轻等优点,它能满足化工、石油、冶金和其它工业部门生产过程中自动快速排放和紧急切断的操作要求,适用于生产过程中和设备的安全保护系统,也适用于一般的两位控制和开关操作场合。


二、ZSQK气动快速切断阀--主要零件材料:



材料代号
C(WCB)
P(304)
R(316)
主要
零件
阀体、阀盖
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座
1Cr18Ni9Ti(304)或司钛莱合金堆焊
1Cr18Ni9Ti(304)或司钛莱合金堆焊
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯(F4)、柔性石墨、
垫片
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
O型密封圈
耐油橡胶
弹簧
60Si2Mn
推杆
2Cr13
手轮
HT200
适用工况
适用介质
水蒸汽油品类气液体
硝酸碱类腐蚀性气液体
醋酸类等腐蚀性气液体
适用温度
硬密封:-30~+450℃ 软密封:-30~+180℃


三、ZSQK气动快速切断阀--主要技术参数:



公称通径 mm
20
25
40
50
65
80
100
150
200
阀座直径 mm
20
25
32
40
50
65
80
100
125
150
200
额定流量系数 Kv
6.5
10
15
25
40
65
100
150
260
350
540
公称压力 MPa
1.6 ; 4.0 ; 6.4
行 程 mm
10
16
25
30
40
60
流量特性
快 开
执行器型号
ZSPA/B-1、ZSNA/B-1
ZSPA/B-2、ZSNA/B-2
ZSPA/B-3、ZSNA/B-3
作用形式
单作用型/双作用型
气源压力MPa
0.4-0.7
泄漏量
软密封:O泄漏;硬密封:10-5×阀的额定容量
切断时间S
0.5
1
1.5
2
3
4

  配用附件:电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
