DJ61F焊接低温截止阀发布时间：20-03-10

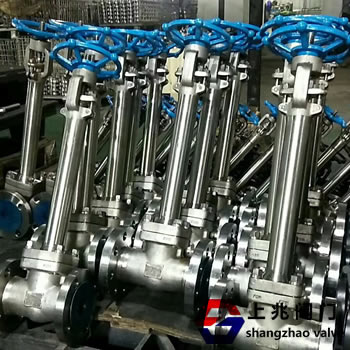

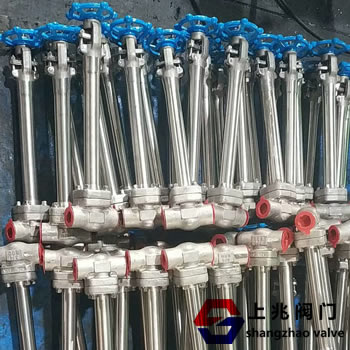

名称：焊接低温截止阀

型号： DJ61F-25P

焊接低温截止阀标准与产品结构介绍：

1．设计：API6D、JB/T7749

2．阀门常规检查和试验：按API598标准。

3．阀门低温检查和试验：按JB/T7749。

4．驱动方式：手动、伞齿轮传动及电动驱动装置。

5．阀座形式：阀座采用焊接结构，密封面堆焊钴基硬质合金，保证阀门的密封性能。

6．闸板采用弹性结构，在进压端设计卸压孔。

7．单向密封的阀门阀体上标有流向标志。

8．低温球阀、闸阀、截止阀，蝶阀采用长颈结构，以保护填料。

9．超低温球阀标准：JB/T8861-2004。

低温截止阀产品规格和设计参数:

1．压力等级：1.6，2.5 4.0MPa

2．阀门通径：10～100mm

3．连结形式：法兰式、焊接式、螺纹。

4．阀门材料：CF8。

5．工作温度：-46℃、-101℃、 -196℃

6．适用介质：液化天然气、乙烯、丙烯等。

7．驱动方式：手动、气动、电动。

低温阀门_焊接低温截止阀产生泄漏的原因分析：

1.内漏

阀门产生内漏主要原因是密封副在低温状态下产生变形所致。当介质温度下降到使材料产生相变时造成体积变化，使原本研磨精度很高的密封面产生翘曲变形而造成低温密封不良。

2．外漏

阀门的外漏：其一是阀门与管路采用法兰连接方式时，由于连接垫料、连接螺栓、以及连接件在低温下材料之间收缩不同步产生松弛而导至泄漏。因此可把阀体与管路的连接方式由法兰连接改为焊接结构，避免了低温泄漏。其二是阀杆与填料处的泄漏。

产品主要有：低温球阀，低温截止阀，低温切断阀，低温紧急切断阀，低温止回阀，低温过滤器，低温安全阀，低温气动切断阀，低温电动切断阀，低温电动调节阀等产品，公称通径DN10?100mm，最高使用压力4.0MPa，使用温度最低为-196℃。为保证LNG配套阀门和低温贮运设备以及空分装置的稳定性、安全性，产品在出厂都经过压力密封测试。
