DQ41F 低温球阀

低温球阀
所属系列:球阀系列
检索关键字:低温球阀,DQ41F,球阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、DQ41F低温球阀--概述



DQ41F低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。





二、DQ41F低温球阀--主要型号参数





产品型号

DQ41F-10C-100

DQ41F-10P-100P

DQ47F-10C-100

DQ47F-10P-100P

阀体

LCB

CF8

球体

304

304

阀杆

304

304

密封圈

PTFE

PTFE

填料

PTFE+O形圈

PTFE+O形圈

适用介质

水、油、蒸汽等

酸等腐蚀性介质

适用温度

-50-29℃

-196-29℃

蜗轮低温球阀

DQ后插入“3”表示,示例:DQ341F-16P

气动低温球阀

DQ后插入“6”表示,示例:DQ647F-16C

电动低温球阀

DQ后插入“9”表示,示例:DQ941F-25P

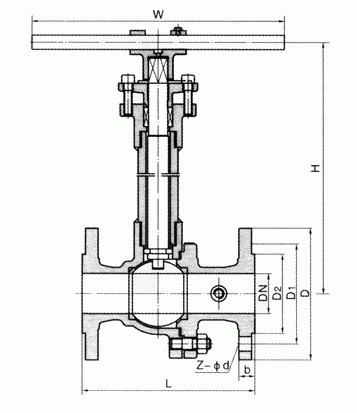

三、主要连接尺寸参数 1.6Mpa



产品型号 公称通径 DN PN1.6MPa WT
(kg)
L D D1 D2 b Z-Φd H W

DQ41F-16C
DQ41F-16P

DQ641F-16C
DQ641F-16P

DQ941F-16C
DQ941F-16P

15 130 95 65 45 14 4-Φ14 178 140 3
20 140 105 75 55 14 4-Φ14 184 160 4
25 150 115 85 65 14 4-Φ14 195 180 5
32 165 135 100 78 16 4-Φ18 280 250 9
40 180 145 110 85 16 4-Φ18 280 300 11
50 203 160 125 100 16 4-Φ18 300 350 15
65 222 180 145 120 18 4-Φ18 330 350 19
80 241 195 160 135 20 8-Φ18 360 400 27
100 305 215 180 155 20 8-Φ18 400 500 38
125 356 245 210 185 22 8-Φ18 430 600 58
150 394 280 240 210 24 8-Φ23 500 800 81
200 457 335 295 265 26 12-Φ23 680 800 95
250 533 405 355 320 30 12-Φ25 790 1300 140



四、主要连接尺寸参数 2.5Mpa



产品型号

公称通径
DN
PN2.5MPa WT
(kg)
L D D1 D2 b Z-Φd H W

DQ41F-25
DQ41F-25P

DQ641F-25
DQ641F-25P

DQ941F-25
DQ941F-25P

15 140 95 65 45 16 4-Φ14 178 140 3
20 152 105 75 55 16 4-Φ14 184 160 4
25 165 115 85 65 16 4-Φ14 195 180 6
32 178 135 100 78 18 4-Φ18 280 250 10
40 190 145 110 85 18 4-Φ18 280 300 14
50 216 160 125 100 20 4-Φ18 300 350 20
65 241 180 145 120 22 8-Φ18 330 350 25
80 283 195 160 135 22 8-Φ18 360 400 30
100 305 230 190 160 24 8-Φ23 400 500 40
125 381 270 220 188 28 8-Φ25 430 600 65
150 403 300 250 218 30 8-Φ25 500 800 85
200 502 360 310 278 34 12-Φ25 680 800 100
250 568 425 370 332 36 12-Φ30 790 1300 165
