ZDLQ/X 电子式电动三通调节阀

电子式电动三通调节阀
所属系列:调节阀系列
检索关键字:电子式电动三通调节阀,ZDLQ,ZDLX
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、ZDLQ/X电子式电动三通调节阀--概述:



ZDLQ\X电子式电动三通调节阀,由3810L型(或PSL系列)直行程电子式电动执行机构和三通阀组成,内含饲服功能。接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。


三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占扬威空间体积小,节省安装管道及费用。



二、ZDLQ/X电子式电动三通调节阀--技术参数:



型        式 直通铸造球型阀
公称通径 合流阀:25~300mm、分流阀:80~300mm
公称压力 PN1.6、2.5、4.0、6.4MPa
法兰标准 JB/T79.1-94、79.2-94等
材        料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖 标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
填        料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料





三、ZDLQ/X电子式电动三通调节阀--阀内组件:



阀芯特式 薄壁圆筒型阀芯
流量特性 抛物线特性和线性特性
材料 不锈钢(1Cr18Ni9Ti、1CR18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

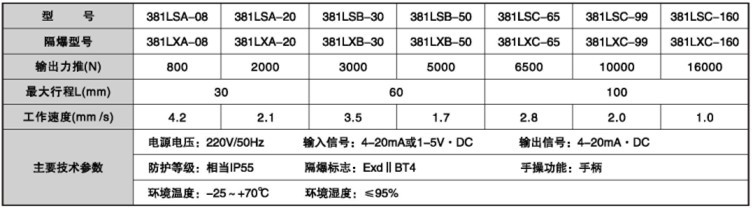

四、ZDLQ/X电子式电动三通调节阀--执行机构:





五、ZDLQ/X电子式电动三通调节阀--阀作用型式:



电关式(B),电开式(K)

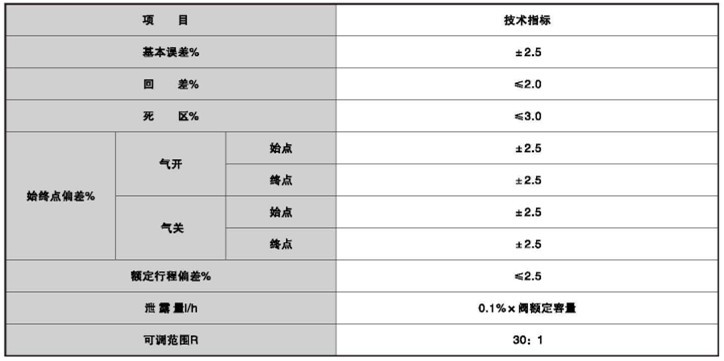

六、ZDLQ/X电子式电动三通调节阀--性能:

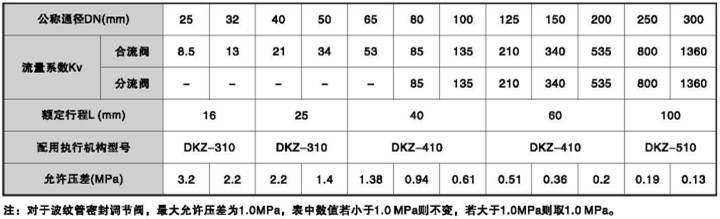

七、额定流量系数Kv、额定行程、配用执行机构型号、允许压差:

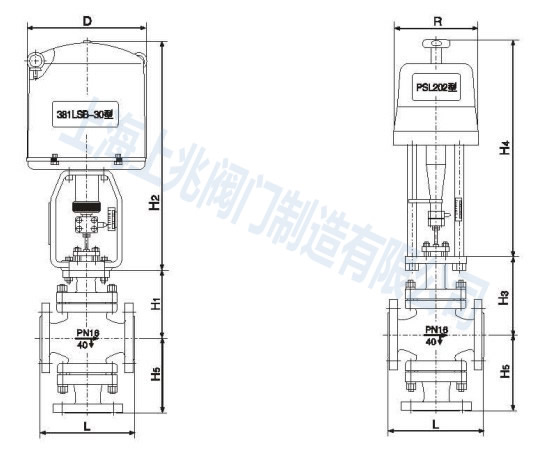

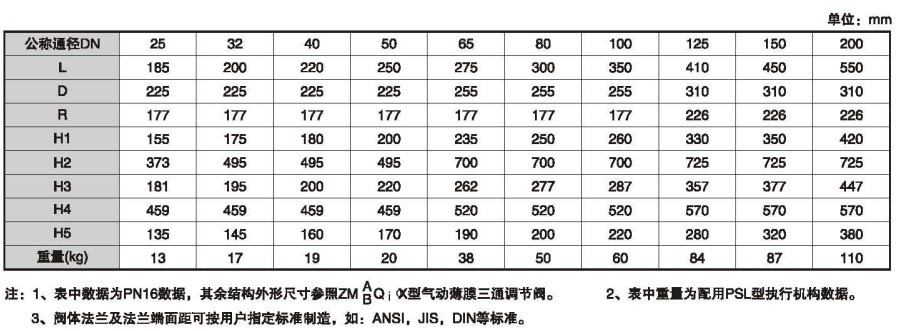

八、ZDLQ/X电子式电动三通调节阀--安装尺寸:







标准型
