| D341W通风蝶阀的结构特点及基本原理 发布时间：21-03-11 |

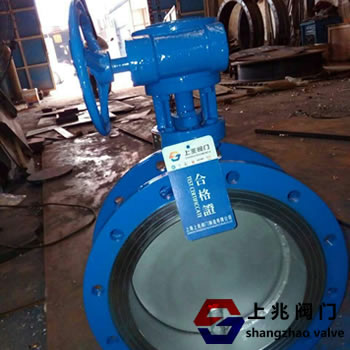

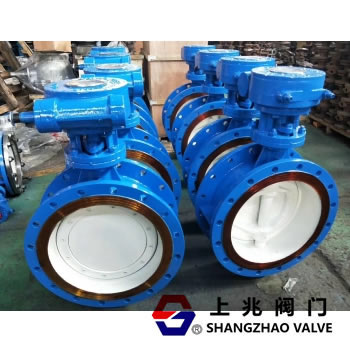

D341W通风蝶阀--结构特点 1采用中线圆盘板和短结构钢板的新型焊接结构形式，结构紧凑，重量轻，安装方便，流阻小，流通量大。 。 易于操作2.内部无连杆，螺栓等，工作可靠，使用寿命长。 可安装在多个工位，不受介质流向的影响 广泛用于建材，冶金，矿山，电力等生产过程。介质温度≤300℃，公称压力为0.1Mpa。用途：该蝶阀是非封闭式蝶阀。 用于连接，打开和关闭或调节介质量。 D341W通风蝶阀--工作原理 通风蝶阀由电动机驱动以驱动执行器，从而圆盘可在90°范围内自由旋转，以达到打开和关闭或调节介质流量的目的。衬里蝶阀作为用于实现管道系统通断控制的部件，已广泛应用于石油，化工，冶金，水电等许多领域。 在众所周知的蝶阀技术中，密封形式主要是密封结构，而密封材料是橡胶，聚四氟乙烯等。 由于结构特性的限制，不适用于此类行业。如耐高温，耐高压，耐腐蚀和耐磨。 现有比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体与阀座是连接部件，阀座密封件的外表面焊接有耐高温，耐腐蚀的性能。合金材料。 多层软层压密封环固定在阀板上。与基本型蝶阀相比，这种蝶阀具有较高的耐温性，操作简便，启闭时无摩擦。当关闭时，传动机构的扭矩增加以补偿密封，从而改善了蝶阀。   密封性能和延长使用寿命的优势。 通风蝶阀的分类构造，安装要点1设备的位置，高度，入口和出口方向必须符合设计要求，注意方向介质流量应与阀体上标记的箭头方向一致，连接应牢固牢固。 2阀门安装前必须进行目视检查，切断阀阀门的铭牌应符合当前国家标准通用阀门标志GB12220。 对于工作压力大于1.0 MPa且在主管上具有截止功能的阀门，应在安装之前进行强度和密封性能测试，并且只有在合格后才能使用该阀门。 强度试验中，试验压力为公称压力的1.5倍，连续时间不少于5min。阀的外壳和填料应合格无泄漏。 在气密性测试中，测试压力是公称压力的1.1倍；测试持续时间符合GB50243的要求 通风蝶阀按工作压力分类 1真空蝶阀有一个蝶阀，其工作压力低于大气压。标准反应器。 2低压蝶阀。 公称压力PN \\ u003c1.6MPa蝶阀。 3个中压蝶阀。 公称压力PN为2.5-6。 4MPa蝶阀。 4个高压蝶阀。 公称压力PN为100-80。 0MPa蝶阀。 5超高压蝶阀。 公称压力PN \\ u003e100MPa蝶阀。 通风蝶阀根据工作温度进行分类 1高温蝶阀。 蝶阀，t＞ 450℃ 2个中温盘式阀。 120C ＜t ＜450C蝶阀 3常温蝶阀。 一个4 0C ＜t \\ u003c120C蝶阀 4低温蝶阀。 一个100 ＜t ＜一40C蝶阀 E超低温蝶阀。 t ＜一100C蝶阀 通风蝶阀根据连接方法分类 1对夹式蝶阀 2法兰蝶阀阀 3凸耳蝶阀 4焊接蝶阀 按结构分类 1中心密封蝶阀 2个单偏心密封煤阀 3个双偏心密封蝶阀 4个三重偏心密封阀 按密封表面材料分类 1软密封蝶阀。 1密封对由非金属软性材料和非金属软性材料组成。 2密封对由金属硬性材料组成材料和非金属软材料。 3金属硬密封蝶阀。 密封对由金属硬质材料到金属硬质材料组成。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
