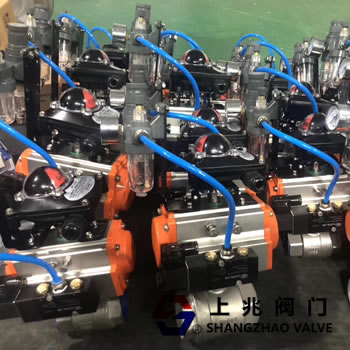

气动O型切断阀SZQ型发布时间：19-06-04

一，气动O型切断阀SZQ型 - 概述：

SZQ系列气动O型切断阀，球芯采用O形通孔，固定球阀座采用弹性补偿阀门前密封，双保护罩式填料函装置，保护阀杆不受压力下降，阀腔可自动

泄压，防止阀腔内异常高压，防静电防火结构可设定，阀门的流量系数大，流动阻力小，角行程快速打开和关闭。

二，气动O型切断阀SZQ型 - 用途：

SZQ系列气动O型切断阀适用于石油化工，冶金，制药，食品，造纸，纺织，电力，给水和排水系统，控制所有腐蚀性或非腐蚀性腐蚀性气体，液体介质。

三，气动O型切断阀SZQ型 - 阀体：

型式	直通铸造球型阀
公称通径	15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力	PN1.6、2.5、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	与阀体成一整体-45~+400℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

四、气动O型切断阀SZQ型--阀内组件：

五、气动O型切断阀SZQ型--执行机构：
