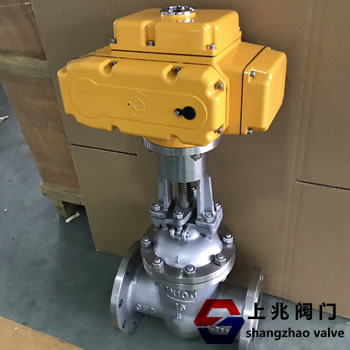

Z941W-16P-100电动不锈钢闸阀   发布时间:18-09-18



一,Z941W-16P-100电动不锈钢闸阀 - 概述:

Z941W-16P-100电动不锈钢闸阀广泛应用于水利,建筑,消防,电力,环保,石油,化工,制药等领域。对于电装的主要产品,高中压法兰连接闸阀的主要用途是适用于公称压力PN1.6~16.0MPa,工作温度≤-29的石油,化工,液压,热电站等各种系统。 °C〜550℃。在线,剪切或打开线媒体。适用介质:水,油,蒸汽,酸,碱,氨,尿素,含硫天然气等。

操作方式有:手动,齿轮传动,电动,气动等。 DN50~600mm应用规范设计制造GB / T12234连接端尺寸结构GB / T12221法兰尺寸JB79检验和试验JB / T9092材质:碳钢不锈钢

Z941W-16P-100电动不锈钢闸阀结构与特点1.材料选用符合国内外相关标准,材料整体质量高。

2,符合国内外先进标准要求,密封可靠,性能优良,外形美观。

3.密封副先进合理。闸门和阀座的密封面由不同硬度的司太立钴基硬质合金制成。 密封可靠,硬度高,耐磨,耐高温,耐腐蚀,耐刮擦性好,寿命长。 长。

4.阀杆经过淬火回火处理,表面氮化处理,具有良好的耐腐蚀性,耐刮擦性和耐磨性。

5,采用楔形弹性柱塞结构,中,大口径推力轴承,摩擦力小,并配有冲击手动,易于开合。

6,可采用多种管道法兰标准和法兰密封面形式,满足各种工程需要和用户要求。

二,Z941W-16P-100电动不锈钢闸阀 - 主要特点和用途

1.结构紧凑,设计合理,阀门刚性好。明科阀门通道流畅,流阻系数小。

2.密封面采用不锈钢和硬质合金制造,使用寿命长。

3,采用柔性石墨填料板,密封可靠,操作轻便灵活。

4,驱动方式分为手动,电动,气动,齿轮传动,结构形式;弹性楔形单阀,刚性楔形单阀板和双闸板式。

5.广泛适用于石油,化工,火力发电厂和其他油,水,蒸汽管道,以打开或切断管道中的介质。

三,Z941W-16P-100电动不锈钢闸阀 - 设计,制造标准


1.按GB / T 12234-89设计制造

2,结构长度按GB / T 12221-89

3,法兰连接尺寸:JB / T 79-94

4,阀门检验和试验按GB / T 13927-92进行


四,Z941W-16P-100电动不锈钢闸阀 - 主要性能规格:

公称压力(MPa)
试验压力(MPa)
壳体
密封(液)
密封(气)
上密封
1.6
2.4
1.76
0.6
1.76
2.5
3.8
2.75
0.6
2.75
4.0
6.0
4.4
0.6
4.4
6.4
9.6
7.04
0.6
7.04
10.0
15.0
11.0
0.6
11.0
16.0
24.0
17.6
0.6
17.6

五、Z941H电动闸阀--适用范围:

壳体材料
适用介质
适用温度(℃)
碳素钢(C型)
水、蒸汽、油品
≤425
铬镍钛钢(P型)
硝酸类
≤200
铬镍钼钛钢(R型)
醋酸类
≤200
铬钼钢(I型)
水、蒸汽、油品
≤550
