隔膜阀工作原理   发布时间:20-11-21

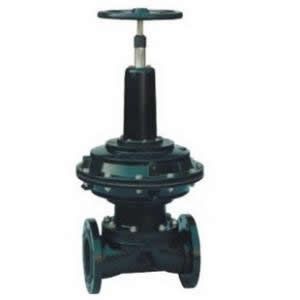

隔膜阀(diaphragm valve)是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。隔膜阀的特点如下:最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。

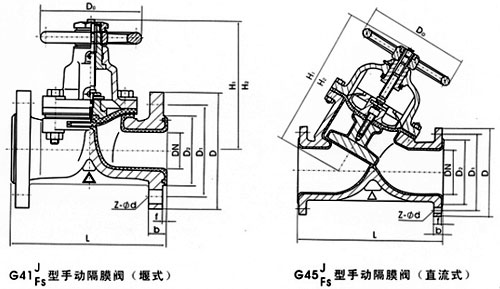

由于隔膜为易损件,应视介质特性而定期更换。 2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。 3、隔膜阀按结构形式可分为:屋式隔膜阀、直流式隔膜阀、截止式隔膜阀、直通式隔膜阀、闸板式隔膜阀和直角式隔膜阀六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式隔膜阀、常闭式隔膜阀和往复式隔膜阀三种。 紧急切断阀隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。转动手轮可带动阀杆上、下移动,使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。此种阀门如采用丁晴橡胶隔膜,适用于前级和预抽管道上及温度为-25~80℃的非腐蚀性气体。如采用氟橡胶隔膜,可用于高真空系统,使用温度范围为-30~150℃。
