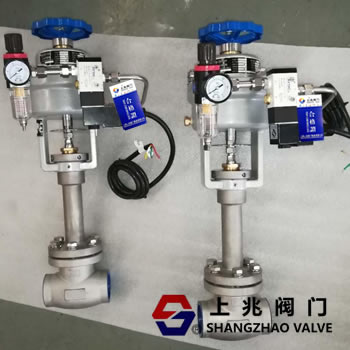

DJ661F不锈钢低温气动切断阀   发布时间:20-08-02

DJ661F不锈钢低温气动切断阀产品说明书资料介绍

低温紧急切断阀DJ661F-PN16-40P适用于低温贮槽、槽车和罐车上切断和流通介质,并在出现故障时能及时快速切断介质。这种新型阀门具有体积小、重量轻、密封可靠、开关迅速、启闭灵活等优点,广泛用于LNG、LO2、LN2、LAr、LC2H4及其它低温介质,具有防火、防静电、防爆功能。

设计特点及工作原理

该阀门为一低温切断阀加上带弹簧复位的气动执行机构,在气缸部位加装安全附件(易熔塞)。其特点为:
(1)阀本体部分利用低温切断阀的结构,在密封面上作必要改进,使其更适用于紧急切断阀的使用要求;
主要技术参数

(2)执行器部分为气缸活塞机构,动作平稳可靠;
(3)阀门的复位力来自一高品质的螺旋压缩弹簧;
(4)阀门上密封采用一新型的填料结构另加内外塑料O形圈,能够达到零外漏。
(5)另外,若无法正常向阀门提供驱动气源时,可用阀门的手动装置启闭阀门,不致影响整个系统的正常工作。



DJ661F不锈钢低温气动切断阀工作原理

在正常情况下,利用活塞上部弹簧的压力,推动活塞向下运动,继而带动活塞杆和阀杆向下,使阀顶密封面和阀座密封面紧密贴合,实现阀门的关闭;当向气缸充压后,活塞压缩弹簧向上运动,带动活塞杆和阀杆向上,将阀顶抬高,阀门打开。当阀门处于开启位置,正常工作时,若周围环境出现异常情况,可用远程控制系统对气缸泄压,紧急快速关闭阀门,阻止介质继续流动;或若环境温度升高至70±5℃时,.安装在气缸处的易熔塞熔化,气缸泄压,弹簧推动活塞向下运动,带动阀杆和阀顶向下,迅速关闭阀门,阻止介质继续流动,防止危险发生或扩大。
技术参数

公称通径:DN15~100mm          公称压力:PN1.6MPa
高工作压力:1.6MPa           使用温度: -196~70±5℃
适用介质:LNG、LO2、LN2、LAr 、LC2H4  连接形式:插焊或法兰
气缸工作压力:0.3~0.6MPa        气缸气源管道:φ6*1
紧急切断温度:70±5℃           紧急切断时间 lt;10秒
安装维护说明

⑴ 阀门宜存放在干燥室内,阀门应轻放,阀门内腔严禁杂质异物进入,产品表面不得有任何磕、碰、划伤等缺陷;
⑵ 安装时应注意介质的流动方向,由阀顶上方向下流动;
⑶ 阀门与管道焊接时,应旋转手轮将阀门开启,使阀顶密封面与阀体密封面脱离,防止焊接产生的高热传导给密封副造成密封副的损坏;
⑷ 管道焊接安装好后,应用干燥气体(无水份和油份气体)彻底吹除管道内的焊渣和其它杂质;
⑸ 气缸气源接头处:密封为球头密封,接管为φ6*1铜管或不锈钢管;
使用方法及说明:

阀门焊接安装好后,应按图示的流程配管,气源 先通过一个切断阀,其作用是当对气源管路维护时作切断气源用,再进入一个气源处理三联件(过滤器、压力表、油雾器,若使用罐车介质的汽化气作为气源压力,应考虑去掉油雾器并增加减压阀以保证供气压力范围),然后进入两位三通电磁阀进口,电磁阀的出口与阀门气缸进口相连,电磁阀的放空口根据需要放空或接管回收。
在有控制气源使用过程中,应将阀门的手轮处于空档状态,否则,阀门不能正确回位(关闭),也不能实现紧急切断。
当没有控制气源或供气系统出现故障,此时可用手动装置即旋转手轮对阀门进行开关操作。警告:当用手轮打开阀门后,若出现异常情况,阀门不能实现紧急切断。
