Q647Y气动紧急切断阀   发布时间:20-07-31

Q647Y气动紧急切断阀--产品简介:

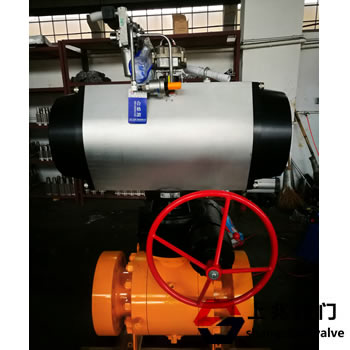

Q647Y气动紧急切断阀是由球阀和气动执行器组成,气动球阀的执行器工作带动阀体能快速的启闭,速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种,在气动头上配备附件如:三联件、定位器、限位开关等,可作为节流调节流量使用。同时加配控制箱,就可在远距离的控制室内进行开关控制。应用于水处理、空气处理、冶金、天然气、油品、化工行业、造纸、印染等。
Q647Y气动紧急切断阀--技术参数:

球阀温度:软-20℃-200℃、硬-29℃-350℃;
设计标准:GB/T12237-1989、DIN3357/1、2:API608
法兰尺寸:GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10;
气缸形式:双作用、单作用(弹簧复位式)
气源压力:双作用4~8bar、单作用5~8bar
技术参数和性能


一、阀    体

1、公称通径:15~200mm

2、公称压力:PN1.6Mpa、4.0Mpa、6.4Mpa 、10Mpa、16Mpa(需定制)、150Lb、300Lb、600Lb;

3、连接形式:法兰式按(JB78-59 、JB79-59、GB/T9113.1);

4、材    料:HT200、WCB 、304、304L、316、316L及各种内衬PTFE;

5、温度范围:常温-40℃~150℃、中温-40℃~280℃、高温-40OC~425OC;

6、检验和试验标准按JB/T9092;  设计和制造标准按GB/T12237;   结构长度标准按GB/T12221。

二、阀内组件

1、阀芯型式:O型阀芯;2、阀芯材料:A105、304、316、316L;3、阀杆材料:2Cr13、304、316等;

4、阀座材料:聚四氟乙烯(PTFE),对莅聚苯(PPL)、硬质合金阀座;    5、压盖材质:WCB铸钢;

6、填    料:V型聚四氟乙烯填料,柔性石墨(适用高温型)。

三、执行机构

1、气缸形式:单缸或双缸式(单作用或双作用);2、工作压力:4~7 kgf/cm2;3、空气耗量: 1~131L;

4、开关时间:双作用式1~5秒;   5、气缸材质:铸铝合金;  6、适用工作环境温度:-20℃~80℃;

7、回转角度:90O±3O。

四、附件配置
1、电磁换向阀:电源有220VAC、110VAC、24VDC,分普通型和隔爆型、单电控和双电控;
2、限位开关(回信器):分普通型和隔爆型;   3、空气过滤减压器;  4、手动操作装置;
5、阀门定位器:分机械式和智能型、普通型和反馈型、分普通型和隔爆型。

五、性能参数

1、动作范围:0-90O;  2、允许压差△P:小于公称压力(1.6 Mpa); 3、基本误差:2% 带定位器;

4、泄漏量Q:按API598标准(接近或达到零泄漏);
