Q41F-16 铸铁球阀

铸铁球阀
所属系列:球阀系列
检索关键字:铸铁球阀,Q41F-16,球阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、Q41F-16铸铁球阀--概述



Q41F-16球阀为灰铸铁材质软密封球阀,铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上,作启闭用;其最大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍的一款阀门产品。



如果要求管道压力在1.6Mpa以上,管道温度在150℃以上的,介质为水、汽、油品的工况下,请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列

二、Q41F-16铸铁球阀--优点



1、流体阻力小,全通径的球阀基本没有流阻。


2、结构简单、体积小、重量轻。


3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。


4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。


5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。


6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起球阀密封面的侵蚀。


7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。


8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。



三、Q41F-16铸铁球阀--性能规范



型号 公称压力(MPa) 试验压力 工作温度( ℃ ) 适用介质
强度 (水)(MPa) 密封(水)(MPa)
Q41F-16 1.6 2.4 1.8 ≤150 蒸汽、水



四、Q41F-16铸铁球阀--主要零件材料



零件名称 材料
阀体、阀盖 灰铸铁
球体  灰铸铁镀铬
密封圈 聚四氟乙稀

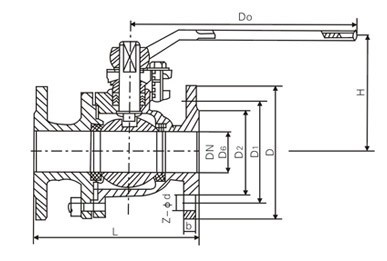

五、Q41F-16铸铁球阀--外形尺寸和连接尺寸



型号 公称通径 (mm) 尺寸(mm)
L D D1 D2 b-f Z-фd H1 D0

Q41F-10

Q41F-16

40 165 145 110 85 16-2 4-18 97 240
50 205 160 125 100 16-2 4-18 103 240
65 222 180 145 120 18-3 4-18 150 350
80 241 195 160 135 20-3 8-18 175 400
100 305 215 180 155 20-3 8-18 187 500
125 356 245 210 185 26-3 8-18 236 600
150 394 280 240 210 28-3 8-23 256 600
