DMF-0.1型煤气安全紧急切断阀   发布时间:20-05-18

DMF-0.1型煤气安全紧急切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚四氟乙烯密封圈的特殊产品。

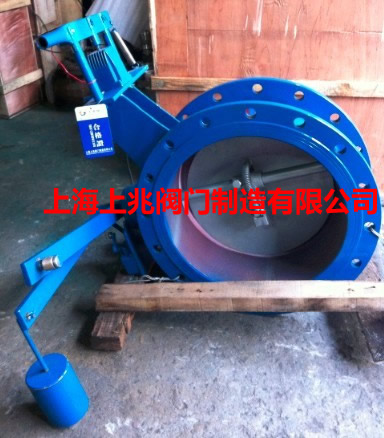

DMF-0.1型煤气安全紧急切断阀为法兰连接,杠杆式启闭阀,它主要由电磁铁,杠杆装置弹簧及重锤,阀体,阀板和轴等零件组成
当煤气或助燃气空气压力处于正常状态时,安全阀处于全开位置,当煤气或助燃空气低压时,通过相应的电路设计,可使用电磁铁在某一规定的低压时失电,这样杠杆失去平衡,安全阀相连接的杠杆脱扣,重锤落下,安全阀立即关闭。另外供电系统一点断电,也即电磁铁失电和上述过程相同,安全阀立即关闭,这样就达到了煤气或助燃空气低压时以及断电时,快速断电时切断煤气的目的DMF-0.1型煤气安全紧急切断阀是一种切断装置,它由密封蝶阀和电磁式启动器两大部分组成,对以煤气为燃料的各种工业炉窑,保证安全不可缺少的重要设备。
DMF-0.1型煤气安全紧急切断阀具有结构简单、动作可靠、维护方便、价格低廉,并具有如下功能:煤气低压和空气低压报警,断电时快速切断,始终点阀位信号等。
DMF-0.1型煤气安全紧急切断阀--主要性能
公称压力PN:0.05MPa
泄漏里:零泄漏
电源电压:220V AC 50Hz
温度范围:-20~180℃
切断时间:<1.5S


电磁阀是用来控制流体的方向的自动化基础元件,属于执行器
一、直动式电磁阀
原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。(常开型与此相反)
特点:在真空、负压、零压差时能正常工作,但通径一般不超过25mm。DN50以下可任意安装,但电磁头体积较大。
二、反冲型电磁阀
原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,DMF-0.1型电磁式煤气安全切断阀主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
三、分布直动式电磁阀
原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,DMF-0.1型电磁式煤气安全切断阀主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能工作,但功率较大,要求必须水平安装。
四、先导式电磁阀
原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依靠介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。
特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
