不锈钢球阀的工作原理   发布时间:19-12-28

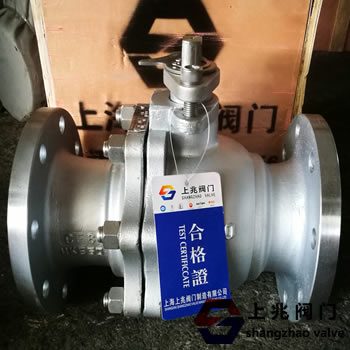

一、不锈钢球阀简介:
不锈钢球阀具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点,多种阀座材料可供选择,适应范围更广。其密封形式主要有软密封球阀和硬密封球阀两大类。常温型采用四氟密封,高温型可采用对位聚苯或金属硬密封。不锈钢球阀主要由:阀体、阀芯、阀座、阀杆等零件组成。不锈钢球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、分析不锈钢球阀开启过程:
1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。


三、分析不锈钢球阀关闭过程:
1、关闭时,顺时针旋转手柄,阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
四、不锈钢球阀特点:
1、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
2、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。紧急切断阀
4、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
