电动球阀型号编辑表示方法   发布时间:19-11-26

电动球阀作为工业自动化控制系统中的重要设备,由于结构简单,操作方便,在近几年来的被使用量越来越大,不仅可用于截断或接通管路中的介质,亦可用于流体的调节与控制!但由于在不同工况的管道中,紧急切断阀所使用的电动球阀型号都是不一样的!用户应对电动球阀型号的编制方法进行详细了解和认知! 切断阀此电动球阀型号编辑方法包含有球阀附加条件的增加、驱动方式的选择、连接形式的不同、结构形式的改变、密封材质的种类、阀门压力的高低以及阀体材料等!


 电动球阀型号表示方法:

球阀附加代号:V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式;   球阀名称代号:Q表示球阀;

球阀驱动代号:2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号; 连接方式代号:1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式;

 结构型式代号: 浮动式:1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通; 固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通;

密封材质代号:B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工;

 压力等级代号:16表示压力为16公斤(1.6Mpa)最大可到64Mpa;150LB表示美标磅级压力,最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);5K表示日级压力,最大压力63K;

阀体材质代号:A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

 电动球阀型号编辑说明:

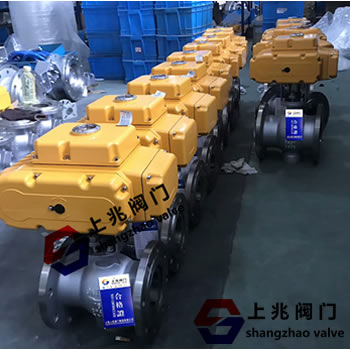

 VQ947F-16P  不锈钢电动法兰V型球阀   1、V:表示阀芯带有V型结构 2、Q:表示球阀; 3、9:表示传动方式为电动; 4、4:连接方式为法兰连接; 5、7:结构形式为固定式直通流道; 6、F:密封副材料为氟橡胶; 7、16:表示公称压力为1.6MPa; 8、P:表示阀体材质为不锈钢。
