液化气管道紧急切断阀   发布时间:19-11-21

一,液化气管道紧急切断阀-概述:

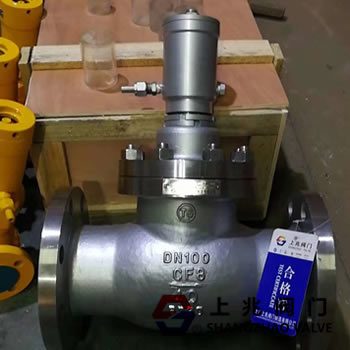

QDY421F液化气管道紧急切断阀结合了切断阀,止回阀和气动阀的优点。它采用截止阀和止回阀的提升结构,以防止介质倒流。
切断阀的技术性能可靠,负荷损失小,可靠性高。它与远程手动泵配合使用,并使用手动液压控制阀打开/关闭。
截止阀安装在液氨,储气罐站上或天然气管道,以便在管道或储罐上发生泄漏甚至起火时,工作人员可以通过长距离油泵释放压力或在80°C的高温下熔化熔融的合金。
气瓶自动释放,气门迅速关闭以停止泄漏。
为了保护人身安全,切断阀是目前化工行业拦截危险货物的理想产品。
第二,液化气管道液动紧急切断阀-双油泵控制多阀工作原理:
管道安装应由两个手动油泵控制多个紧急截止阀。其中一个油泵工作,另一个油泵被保留。当一台油泵损坏时,该阀将无法正常工作。



如果有多个紧急关闭阀,则使用一个J23H-40P针形阀进行控制。 为了用针阀关闭维修。
压力等级:20K 4.0MPa
气缸工作压力:≤6.0.Mpa
工作温度:-40〜+ 80°C
气缸介质:混合主轴油,变压器油
使用介质:天然气,液化气,液氨,气体
熔化时间±70°C
关闭时间:≤10秒
气缸开启压力:≥2.0 MPa
密封圈,O形圈:PTFE,丁腈橡胶
阀体:铸钢,不锈钢。
 304、316、316L
弹簧:50CrVA弹簧钢
气缸,活塞:铬不锈钢
类型:常闭
规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-30℃


~60℃



液化

石油气、

液氨等
15



2#锭子油

或氨气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa
