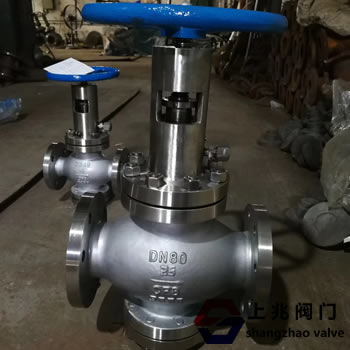

FJ41H/F节流截止放空阀   发布时间:19-09-18

FJ41H/F节流截止放空阀--结构特征
 1。该阀门是一种新型的节流,切断阀和通风产品。阀门采用笼式风机节流,具有多级节流效果,节流效果明显,密封可靠,操作维护方便。
 2。阀门采用双密封软硬密封,使密封可靠。硬质合金盖可以更耐气流和磨损。双密封可在高压气体介质条件下实现零泄漏。
阀门使用寿命长。
 3。阀座的密封面采用锥形密封,有利于阀门本身清洁附着在密封面上的污垢。
 4。阀门有平衡孔和活塞密封,确保在开/关全压差条件下稳定运行。开口轻巧灵活,开合扭矩小。
 5。节流阀截止排气阀和双作用节流阀具有节流和截止密封。节流部分与密封表面分开,以减少气流对密封的冲洗。
 6。双作用节流截止阀还具有多级节流功能,节流压力差大,可应用于高压下的节流和截止。
 7。填料采用V形填料结构,自密封,无需调节,开合极轻。
填料函设有辅助密封油脂注入结构,使阀门密封性能可靠。
 8。截止阀可在线维修,管道可更换一系列易损件,如压力包装。
 9。阀门底部设有一个大排水孔。如有必要,应打开以清洁阀门内的污垢。
FJ41H/F节流截止放空阀
 1。常闭状态:阀盘被压紧并压在阀座凸台上形成硬密封。同时,嵌入阀瓣中的软密封件压靠在阀座的端面上以形成第二密封。
密封结构确保阀门零泄漏,并且由于阀瓣打开平衡孔,阀门关闭和打开时阀瓣受力很小,阀门打开时阀门扭矩小。封闭。
 2。缓压状态:当阀瓣的下端离开阀座的密封面时,阀瓣和保持架套筒的内径形成密封,因为阀盖的底端表面靠近底部笼套边缘。
没有直接排气来释放压力,从而达到缓解效果。
 3,节流状态:阀门底部羰基离开阀座,进一步打开,小阀瓣形成一个第一级节流,高速流体通过慢压节流直接流向小阀瓣和阀套打开窗口形成窗口流动,当达到二级节流阀时,边缘处阀套窗口是节流阀表面。当高压介质直接冲洗节流通道时,阀瓣的底端由于介质方向的变化而涡旋,这减少了介质阀瓣的直接冲洗,使阀座切断阀密封还避免了介质的直接冲洗。同时,由于阀瓣的密封面是锥形的,阀座密封面上的污垢和杂质可以被清除,以保护密封面,从而延长阀门的使用寿命。


 4。全开状态:当阀瓣完全打开时,整个阀门完全排气,冷门内流体阻力小,排气时间缩短,阀门排气效果提高。
FJ41H/F节流截止放空阀双作用节流阀
 1。常闭状态:阀盘被压紧并压在阀座凸台上形成硬密封,并软嵌在阀瓣上。
压制质量密封件和阀座的端面以形成第二密封件。双密封结构确保阀门零泄漏,平衡阀通过阀瓣打开,因此阀门关闭和打开时阀瓣受影响较小。
力也使阀门以小扭矩打开和关闭。
 2。缓压状态:当阀瓣的下端离开阀座的密封面时,阀瓣和保持架套筒的内径形成密封,因为阀盖的底端表面靠近底部笼套边缘。
没有直接通风来缓解压力,从而达到缓解效果。
 3。节流状态:阀盘底部的羰基离开阀座并进一步打开。第一节流阀形成在小节流阀的流动头处。在慢压节流之后,高速流体直接流到小阀瓣,因为阀套窗口的边缘是最终节流阀。 紧急切断阀
当高压介质直接冲洗节流通道时,阀瓣的下端由于介质方向的变化而产生涡流,这减少了介质阀瓣的直接冲洗,从而使阀座密封也避免了介质的直接冲洗,同时,由于阀瓣
,密封面为圆锥形,可以净化阀座密封面上的污垢和杂质,保护阀座密封面。密封面,从而延长阀门的使用寿命。
 4。全开状态:当阀瓣完全打开时,整个阀门完全排气,冷门内流体阻力小,排气时间缩短,阀门排气效果提高。
FJ41H/F节流截止放空阀产品参考标准
 API 6D管道阀门规格
 GB12235阀门法兰连接钢制截止和提升止回阀
 ANSI B16.5a管法兰和法兰接头
 JB / T79.1-79.2整体铸钢管法兰
 GB / T13927阀门压力试验
检验和试验JB / T9092阀门
