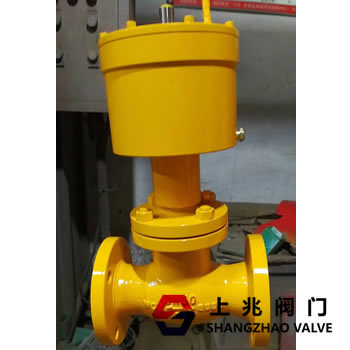

QDQ421F-25C_气动紧急切断阀   发布时间:19-07-26

一,QDQ421F-25C_气动紧急切断阀 - 产品概述
 QDQ421F-25气动紧急切断阀分为常开型和常闭型。它安装在液氨中,当储气罐/管道出口处于紧急状态时,阀门可以快速切断。电磁阀用于控制阀门的开闭。
广泛用作气体,氨气或弱腐蚀性气体储罐的安全保护阀。
气动紧急切断阀由多弹簧气动隔膜执行器或浮动活塞致动器和调节阀。电磁阀线圈可以接收泄漏仪器的信号并控制过程管道中的流体的切割,切换或切换。
截止阀内的塞子配有低熔点易熔合金塞。在发生事故时,温度升高并且压力增加,并且压力增加以快速关闭罐的入口和出口以确保罐系统的安全性。
气缸开启压力≥0.3-0.6Mpa,气缸的日工作压力不应低于0.4MPa,以保证阀门的正常运行。
正常情况下打开气动紧急切断阀;具有优良的技术性能,低负载损耗和高可靠性,用于远程气源,使用气源控制阀门关闭,以防管道或储罐发生事故
工作人员通过控制室快速接触开关,电磁阀瞬间通电,气源快速通过切断阀。



二,QDQ421F-25C_气动紧急切断阀 - 性能规格
规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75



-40℃

~80℃



液化

石油气、

液氨等
15



压缩空气

或氮气

油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa



三,QDQ421F-25C_气动紧急切断阀行动原则和结构描述

 1。

当阀门在没有外部压力的情况下运行时,阀瓣处于常闭状态。当在油箱系统上使用时,紧急切断阀与油泵或气缸一起使用,阀门通过手油或氨气的压力打开。

当使用道路或燃气压力时,阀门打开。当需要关闭阀门或遇到紧急情况时,可以释放油压或氨气压力,阀门将自动关闭。

 2。

当阀瓣关闭时,通过打开减压阀或操作手轮或线路上的易熔塞在高温下自熔来实现压力。

 3。

阀门工作介质的流动方向应高低,普通截止阀的流向正好相反。

 4。

阀门法兰的连接尺寸符合JB / T79.1-94凸面整体铸钢法兰或HG20592-97尺寸标准。
