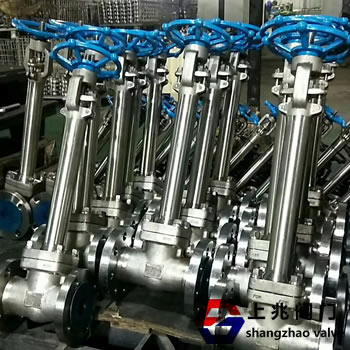

DJ41W 低温不锈钢截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统.。常温截止阀是指介质的使用温度-40+500度之间,阀体的材料也不一样。 低温截止阀主要是指介质使用温度在-196-150度的低温液态介质系统中的截止阀。 低温阀门,特别是超低温阀门,其工作温度极低。在设计这类阀门时,除了应遵循一般阀门的设计原则外,还有一些特殊的要求。 低温阀门的设计要求:根据使用条件,低温阀的设计有下列要求: 1) 阀门在低温介质及周围环境温度下应具有长时间工作的能力。 2) 阀门不应成为低温系统的一个显着热源。这是因为热量的流入除降低热效率外,如流入过多,还会使内部流体急速蒸发,产生异常升压,造成危险。 3) 低温介质不应对手作及填料密封性能产生有害的影响。 4) 直接与低温介质接触的阀门组合件应具有防爆和防火结构。 5) 在低温下工作的阀门组合件无法润滑,所以需要采取结构措施,以防止摩擦件擦伤。
设计与制造:JB/T7749-95 结构长度:GB/T12221-89 连接端:GB/T9113-2000,HG20592-97,SH3406-96GB/T12224-89 检验与试验:JB/T7749-95
型号 | DJ41W/Y-16 | DJ41W/Y-25 | 工作压力(MPa) | 1.6 | 2.5 | 适用温度(℃) | LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196 | 材料 | 阀体、闸板、阀盖、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | 填料 | 浸四氟乙烯石棉绳 | 手轮 | QT450-10 | 阀杆螺母 | ZCuA110Fe3 | 阀杆 | 1Cr18Ni9Ti | 垫片 | 低温石棉 |
|
