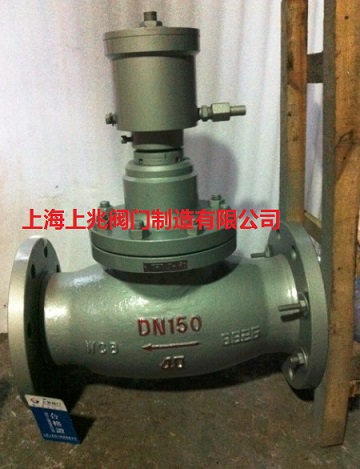

产品名称：液化石油气 液动紧急切断阀，液动切断阀结合了截止阀，止回阀和液动阀门的优点，采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有的技术性能，低负荷损失和高可靠性，与远距离手摇油泵配套使用，利用手动液压控制阀门开启-关闭。
切断阀安装在液氨，燃气储罐站或者气体管道上，以便在管道或储罐上发生泄漏甚至起火时，工作人员能通过远距离油泵卸压，或80℃高温使（易熔合金）熔化，阀门油缸自动卸压，阀门迅速关闭而止漏。起到保护人身安全作用，切断阀是目前化工危险品截流比较理想选择的产品。 规格（DN） | 公称压力（MPa） | 密封试验压力（MPa） | 工作温度（℃） | 适用介质 | 控制油缸或气压部分 | 阀瓣开启高度（MM） | 使用介质 | 阀瓣开启时最大油压或气压（MPa） | 25 | 2.5 | 2.75 | -30℃ ~60℃ | 液化 石油气、 液氨等 | 15 | 2#锭子油 或氨气 | 油3MPa，气0.6MPa | 40 | 2.5 | 2.75 | 18 | 油3MPa，气0.6MPa | 50 | 2.5 | 2.75 | 18 | 油3MPa，气0.6MPa | 65 | 2.5 | 2.75 | 22 | 油3MPa，气0.6MPa | 80 | 2.5 | 2.75 | 27 | 油3MPa，气0.6MPa |
三、 液化石油气液动紧急切断阀 作用原理及结构说明 1、阀门在无外压力操作情况下，阀瓣处于常闭状态，在贮罐系统上使用时，紧急切断阀与油泵或贮气瓶配套使用，靠手摇油或氨气的压力将阀门打开，在油路或者气的压力使用下阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压或者氨气压力泄掉，阀门即自动关闭。 2、阀瓣关闭时，压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。 3、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好下反。 4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。 四、液化石油气液动紧急切断阀--主要外形尺寸和连接尺寸：DN | L | D | D1 | D2 | b | F | Z-Ф | 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Ф14 | 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-Ф18 | 40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-Ф18 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-Ф18 | 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8Ф18 | 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-Ф18 | 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-Ф23 | 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-Ф25 | 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-Ф25 | 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-Ф25 | 250 | 730 | 425 | 370 | 332 | 36 | 3 | 12-Ф30 | 300 | 850 | 485 | 430 | 390 | 40 | 3 | 16-Ф30 |
五、液化石油气液动紧急切断阀--主要零件材料： 零件名称 | 材 料 | 阀 体 | WCB | 阀体密封圈 | F4 | 阀 瓣 | Cr13 | 油缸/气缸 | Cr13/球墨 | 弹簧 | 4Cr13/60SI12mn | 活塞 | 2Cr13 |
|
