| 隔爆气动O型快速切断阀 发布时间：19-04-29 |

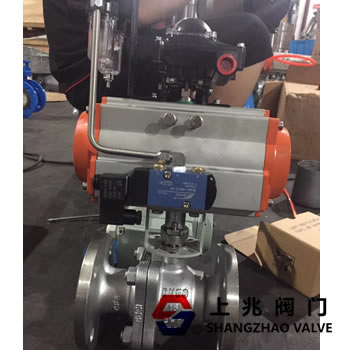

隔爆气动O型快速切断阀--基本介绍 Q641F隔爆气动O型快速切断阀由配有气动执行器的球阀和蜗轮手动装置组成。增加蜗轮手动装置以防止阀缸具有气源状态并且可切换手动阀，从而使气动阀更安全可靠。 气动执行器执行起来相对较快，不需要工作人员亲自操作，在很大程度上节省了人力资源和时间。  隔爆气动O型快速切断阀工作原理： Q641F 隔爆气动O型紧急切断阀是GT型，AT型气动活塞式气缸和90度旋转球阀以及蜗轮手动装置的直接组合。 当球旋转90度时，所有球体应出现在入口和出口处，从而切断流动，相反地呈现通孔并允许介质通过。 全通径球体为介质提供了一条小而直通的流路。液氨紧急切断阀 气动执行机构快速旋转90度可使球阀紧密关闭。当气动执行器发生故障时，手动蜗轮也可用于关闭和打开阀门，从而降低故障的可能性。 隔爆气动O型快速切断阀--特点： 1。气动执行器的执行速度相对较快，不需要工人亲自参与，大大节省了人力和时间。 2，蜗轮手动装置，增加了气动阀的安全性。燃气切断阀 3，阀座密封性能好，密封圈采用聚四氟乙烯等弹性材料制成，结构易于密封，气动球阀的阀门密封能力随着增加而增加中等压力。 4。阀杆密封可靠。由于阀杆仅在没有提升运动的情况下旋转和移动，阀杆的填料密封不易破裂，密封能力随着介质压力的增加而增加。 主要技术参数： ☆阀体 阀体形式 直通式铸造球阀 公称直径 DN15~300mm 公称压力 PN1.6,2.5,4.0,6.4 MPa; ANSI 150,300LB; JIS 10,20,30K 法兰标准 JIS，ANSI，GB，JB，HG等 连接类型 法兰，螺纹，焊接 阀盖形式 Integral Gland type 螺栓压缩 密封包装 V型PTFE填料，浸渍聚四氟乙烯填料，石棉编织填料，柔性石墨 ☆阀门部件 阀芯形式 O形球形阀芯 流量特性 快速打开功能 ☆执行机构 \\ n \\ n r \\ n 执行器型号 GT，SR，ST，AT，AW系列单作用和双作用气动执行器 供气压力 0.4至0.7 MPa 气源接口 G1 / 4，G1 / 8，G3 / 8，G1 / 2 环境温度 -30~ + 70°C 作用方式 单作用执行机构：燃气式B型 - 气体失去时阀门位置FO;气体开启型K - 阀门在气体排出时关闭FC 双作用执行器：空气关闭型B - 当空气流失时阀门位置保持FL;空气开启型K--阀门位置在空气流失时保持FL 可以配备附件 定位器，电磁阀，空气滤清器减压器，保持阀，行程开关，阀位变送器，手轮机构等 ※注意：有关执行器参数的详细信息，请参阅气动执行器页面以供参考 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
