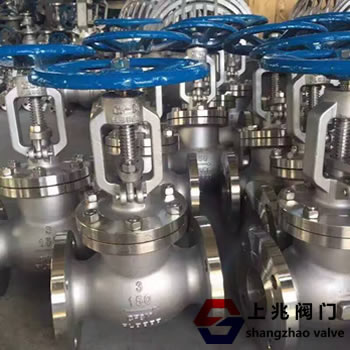

J40W美标不锈钢截止阀   发布时间:19-03-27



首先,J40W美标不锈钢截止阀 - 概述
 J40W美标不锈钢截止阀适用于各种工况的管道,如石油,化工,制药,化肥和电力电力行业公称压力PN1.6~16MPa,工作温度-29~550℃。
介质。
驱动方式有手动,齿轮传动,电动,气动等。
二,J40W美标不锈钢截止阀 - 结构特点  \\ n
 1。产品的设计和制造符合美国国家标准ANS1B16.34,美国BS1873和其他国外先进标准的要求。 紧急切断阀
 2。阀体的形状为桶形或流线型。
流动形状是直通的。
流体阻力小。
 3。阀座的关闭部分(制动器)和密封面由锥面密封,锥面关闭力小,耐腐蚀,密封可靠。
 4。阀座可以是更换阀座,可以与封闭密封材料结合使用,以满足工作条件,延长使用寿命。
 5,大口径高压截止阀根据阀杆传动方式的关闭力的需要,采用升降杆,并配备滚动轴承式,采用冲击式手轮,以减小闭合力。
 6,材料主要材料,内部材料,填料,紧固件可根据用户要求或实际工况合理组合。
三,J40W美标不锈钢截止阀 - 设计标准:

设计与制造结构长度法兰尺寸对焊连接尺寸压力-温度试验-检验
ANSI B16.34 BS1873ANSI B16.10ANSI B16.5ANSI B16.25ANSI B16.34API 598



四、J40W美标不锈钢截止阀--试验压力:

公称压力PN(Lb)强度试验气密封试验气密封试验
MPaLbf/in2MPaLbf/in2MPaLbf/in2
1503.04302.23150.4-0.760-100
3007.711105.7815
60015.3222011.31630
90023.0333017.02445
150038.4556028.24080
250064.0925547.06790



五、J40W美标不锈钢截止阀--主要零部件:

体、盖阀杆密封面垫片(环)填料工作温度适用介质
WCB2Cr1313Cr
STL
木体材料
尼龙
增强柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08软钢
F304
F316
F304L
F316L
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
≤425水
蒸汽
油品
WC138CrMoAl 25Cr2MoV≤425
WC6≤540
WC9≤570
C5 C12≤540
CF8F304≤200硝酸
醋酸
尿素
CF8MF316
CF3F304L
CF3MF316L
