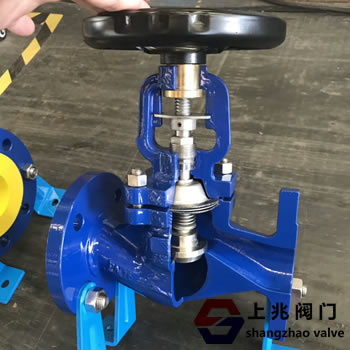

WJ41H导热油专用波纹管截止阀适用于中压PN1.6~16MPa，工作温度-29~350°C易燃，易爆，高度有毒，有毒液体，高温传热油，液氨等介质。 广泛用于：石油化工，化纤纺织，塑料纸，电工钢，印染橡胶，天然气等气体系统，性能安全可靠，广泛应用于乙二醇等工业流体。 驱动方式有手动，齿轮传动，电动，气动等。 二，WJ41H导热油专用波纹管 截止阀 - 结构特点 ＃n ## 1。产品结构合理，密封可靠，双重耐用的波纹管密封设计（波纹管+填料）确保阀杆零泄漏。 无流体损失，提高工厂设备安全性。 并符合国际密封标准。 2，密封面堆焊Co基硬质合金，耐磨，耐腐蚀，抗摩擦性能好，使用寿命长 3，阀杆淬火和氮化处理，具有良好的抗腐蚀和抗摩擦性能;阀杆升降位置指示，更直观
| 驱动方式 | 手动 | | 电动 | | 设计标准 | DIN3356 | | 结构长度 | DIN3202 | | 连接法兰 | DIN2543-2545 | | 试验和检验 | DIN3230 |
四、WJ41德标波纹管截止阀--性能规范：
| 公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) | | 1.6 | 2.4 | 1.76 | ≤350℃ | | 2.5 | 3.75 | 2.75 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.04 |
注：系列阀门连接法兰可根据用户要求设计制造 | 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | | WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 | | STL | | 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | | STL | PTFE | | 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | | STL | PTFE | | 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | | STL | PTFE | | 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 | | STL | PTFE |
|
