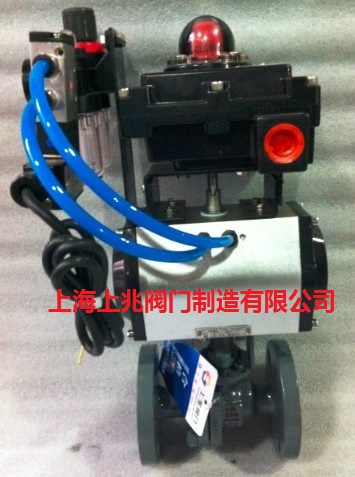

ZSHR-16C-80气动O型切断球阀   发布时间:18-10-11


一、ZSHR-16C-80气动O型切断球阀--概述:

ZSHR-16C-80气动O型切断球阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。

二、ZSHR-16C-80气动O型切断球阀--用途:

ZSHR-16C-80气动O型切断球阀适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统,控制一切腐蚀或非腐蚀性的气体、液体介质。

三、ZSHR-16C-80气动O型切断球阀--阀体:

型        式直通铸造球型阀
公称通径15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力PN1.6、2.5、4.0、6.4MPa
法兰标准JB/T79.1-94、79.2-94等
材        料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖与阀体成一整体-45~+400℃
压盖型式螺栓压紧式
填       料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
 四、气动O型切断球阀--阀内组件:
阀芯型式球型阀芯
流量特性快开特性
材料铸不锈钢(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
额定行程全开90
 五、ZSHR-16C-80气动O型切断球阀--执行机构:
型式DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
 六、 气动O型切断球阀--阀作用型式:
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)
七、 气动O型切断球阀--附件:
电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
