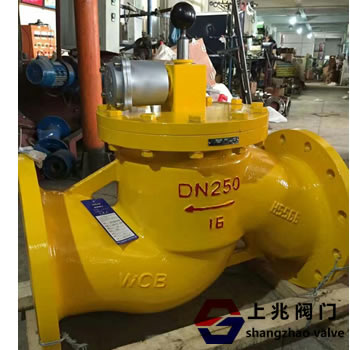

ZCRB-16C-500燃气紧急切断阀   发布时间:18-10-09


一、ZCRB-16C-500燃气紧急切断阀--概述
 ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供气。
本系列产品具有极佳的技术性能,低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。
二、ZCRB-16C-500燃气紧急切断阀--阀门功能及工作原理
本系列阀门是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。
3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。

三,ZCRB-16C-500燃气紧急切断阀 - 技术参数:
1.适用于天然气,天然气和液化石油气。
2,阀门规格:螺纹连接G1 / 2“,G3 / 4”,G1“;法兰连接DN25~350
3,工作压力:0.5bar~6bar
4,电气防护等级:CEI IP65 / IP67
5,防爆等级:Eexm II T4 / Eexm II T5
6,工作电压和电功率:AC AC220V,50Hz / 14V; DC DC12V / 8.5W,DC24V / 8.5W
7,操作系数:不间断输出或脉冲。
8,电气连接:插件(无论正负)
9,线圈功率:≤DN100,20AC交流220V,50Hz / 24VA DC DC24V,/ 24W线圈型号:MF-1(2≥DN100,20AC AC220V,20°C,50Hz / 90VA DC DC24V,/ 85W 线圈型号:ZCLF-1(2)
10,工作环境温度:-15~60°C
11,密封材料:NBR橡胶
12,阀体材质:黄铜,不锈钢,碳钢
13,阀门关闭时间:小于1秒
四,ZCRB-16C-500燃气紧急切断阀--手动复位操作过程
当阀门被切断并且管道泄漏被移除时,工作人员需要在需要手动复位时手动上拉手动复位杆。 听到“咔哒”声后,阀门完全打开。 此时,即使您松开手,它也不会被切断。 (除非阀门线圈再次通电)。
注意:当电磁阀线圈断电时,必须进行手动复位。
