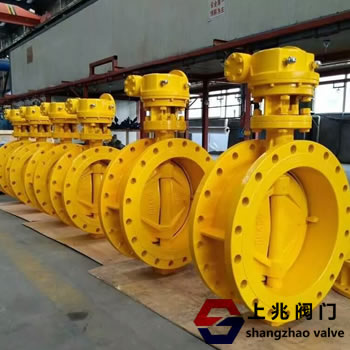

D341X-10-600手动蜗轮法兰蝶阀发布时间：18-10-01

I.D341X-10-600手动蜗轮法兰蝶阀 - 概述

D341X-10-600手动蜗轮法兰蝶阀适用于温度≤120°C的食品，医药，化工，石油，电力，纺织，造纸等给排水和燃气管道的流量和拦截介质的调节。公称压力≤1.6MPa。。

二，D341X蜗轮法兰软密封蝶阀 - 特点

1. D341X蜗轮法兰式软密封蝶阀设计新颖合理，结构独特，重量轻，开合快捷。

2，操作扭矩小，操作简便，省力又智能。

3，可以在任何位置安装和维护。

4，密封圈可更换，密封性能可靠，实现双向密封零泄漏。

5.密封材料耐老化，耐腐蚀，使用寿命长。

三，D341X-10-600手动蜗轮法兰蝶阀 - 执行标准

设计标准：GB / T12238-1989

法兰连接尺寸：GB / T9113.1-2000; GB / T9115.1-2000; JB78

结构长度：GB / 12221-1989

压力试验：GB / T13927-1992;JB/ T9092-1999

四、D341X 蜗轮法兰式软密封蝶阀--主要技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

五、D341X-10-600手动蜗轮法兰蝶阀--主要零件的材质：

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸钢、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨
