一、产品[不锈钢电磁阀]的详细资料：

产品型号：ZBSF

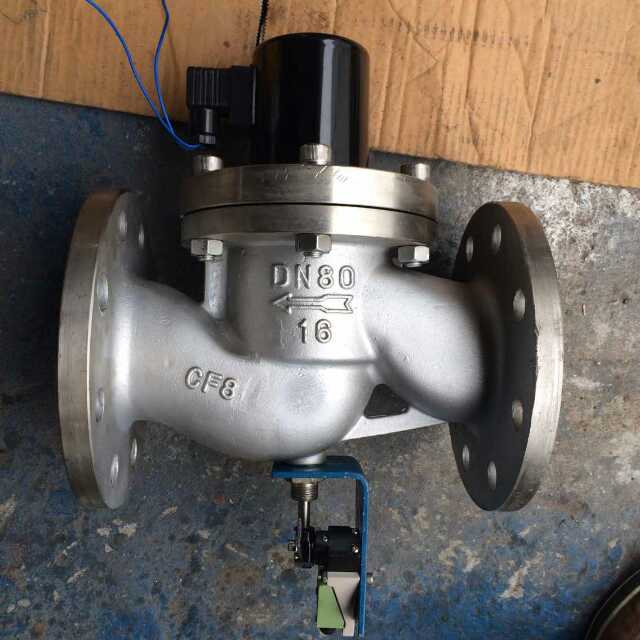

产品名称：不锈钢电磁阀

产品特点：ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。 本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。 全不锈钢电磁阀,不锈钢电磁阀,电磁阀。

二、结构与工作原理： 本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。紧急切断阀

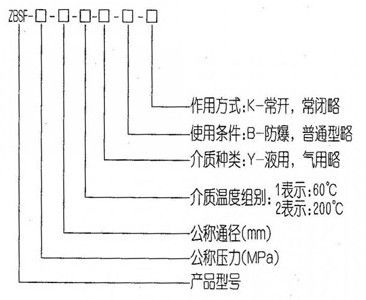

三、型号规格说明： 型号规格说明图

四、技术参数： 工作介质 腐蚀性气体、超净流体、食用流体

ZBSF-1：气体用ZBSF-1Y：液体用

ZBSF-2：气体用ZBSF-2Y：液体用

介质温度°C ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C

公称压差（MPa） 1.6

工作压差（MPa） 0~1.6

电源电压 AC220V其余规格可作特殊订货

使用寿命 按JB/T7352-94规定

额定流量系数（kv）

泄漏量（ml/min） 按JB/T7352-94.F规定

公称通径（mm） 10 15 20 25 32 40 50

功耗（VA） 40 50

五、ZBSF不锈钢电磁阀安装尺寸： DN L H D D1 D2 b f n-d

10 130 153 90 60 41 14 3 4 -ф14

15 130 153 95 65 46 14 3 4 -ф14

20 150 153 105 75 56 16 3 4 -ф14

25 160 153 115 85 65 16 3 4 -ф14

32 180 176 140 100 76 18 3 4 -ф18

40 200 176 150 110 84 18 3 4 -ф18

50 230 192 165 125 99 20 3 4 -ф18
